¿Por qué el tubo de cobre trenzado es la opción preferida para blindaje EMI y protección de cables?

La electrónica moderna es cada vez más pequeña, más rápida y mucho más sensible al ruido. Eso es genial, hasta que un cable que "funciona perfectamente" comienza a provocar reinicios aleatorios, señales inestables o pruebas de cumplimiento fallidas. Si tiene que lidiar con interferencias electromagnéticas, descargas estáticas o cables que se rayan y pellizcan constantemente en conjuntos apretados,Tubo de cobre trenzadoes una de las soluciones más prácticas que puede implementar sin rediseñar todo el sistema.

Abstracto

Este artículo explica quéTubo de cobre trenzadohace, los problemas comunes que resuelve (EMI, abrasión, acumulación estática y tensión mecánica) y cómo elegir la construcción adecuada para su entorno. También encontrará una lista de verificación de selección clara, mejores prácticas de instalación y una tabla de comparación que lo ayudará a combinar las opciones de materiales (cobre desnudo, cobre estañado, cobre plateado y variantes de acero inoxidable) con casos de uso del mundo real, para que pueda evitar pagar de más, especificar menos o instalarlo de una manera que cancele sus beneficios.

Tabla de contenido

1. Los puntos débiles que resuelve el tubo de cobre trenzado
2. Qué es el tubo de cobre trenzado y cómo funciona
3. Cómo elegir el tubo de cobre trenzado adecuado
4. Tabla comparativa de materiales y construcción
5. Mejores prácticas de instalación y conexión a tierra
6. Dónde se usa comúnmente
7. Controles de abastecimiento y calidad que realmente importan
8. Preguntas frecuentes
9. Conclusión

Describir

• Identifique si su problema es EMI, estática, abrasión o fatiga por curvatura cerrada
• Comprender el rendimiento del blindaje y lo que realmente significa "cobertura" en la práctica.
• Elija el acabado de material adecuado para su entorno (humedad, sal, calor)
• Dimensionelo correctamente para que encaje sin obstruir el cable ni dejar espacios
• Instálelo con terminaciones adecuadas para que el blindaje no se vuelva “decorativo”.
• Valide con comprobaciones sencillas: continuidad, ajuste e integridad de conexión a tierra.

Los puntos débiles que resuelve el tubo de cobre trenzado

La gente suele empezar a buscarTubo de cobre trenzadocuando algo sale mal “misteriosamente”, especialmente en conjuntos con motores, inversores, fuentes de alimentación conmutadas, relés o mazos de cables densos. Estos son los puntos débiles más comunes que aborda:

• Señales inestables y dolores de cabeza por EMI:El acoplamiento de ruido puede causar errores de datos, deriva del sensor, zumbidos de audio o fallas de comunicación intermitentes que son difíciles de depurar.
• Pruebas de cumplimiento o EMC fallidas:Usted pasa las pruebas de funcionamiento, pero las pruebas de emisiones o susceptibilidad no cooperan, a menudo debido a brechas en el blindaje o a una conexión a tierra débil.
• Abrasión y desgaste mecánico:Los cables tendidos a través de bordes metálicos, conjuntos móviles o sistemas con fuertes vibraciones pueden desgastar el aislamiento con el tiempo.
• Acumulación de electricidad estática:En ambientes secos o transportadores de cables en movimiento, la estática puede acumularse y descargarse en componentes sensibles.
• Enrutamiento apretado y flexión repetida:Algunas fundas protectoras son rígidas o voluminosas. Un tubo trenzado agrega protección mientras se dobla y flexiona con el arnés.

La idea clave: un tubo trenzado no es sólo “una manga”. Es una capa funcional que puede reducir la interferencia, proteger el cableado y proporcionar una ruta controlada para la energía eléctrica no deseada, cuando se especifica e instala correctamente.

Qué es el tubo de cobre trenzado y cómo funciona

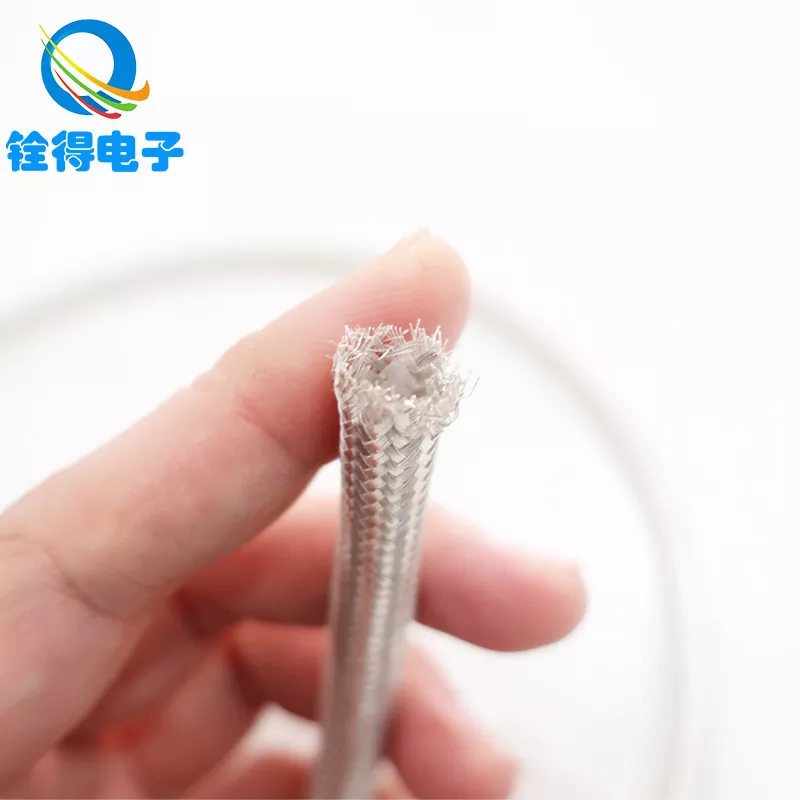

A Tubo de cobre trenzadoEs una malla tubular hecha trenzando hilos de alambre conductor en una funda flexible. Debido a que forma una red conductora alrededor del haz de cables, puede ayudar a:

• Atenuar la interferencia electromagnéticarodeando los conductores sensibles con una barrera conductora
• Reducir las emisionesal contener el ruido que de otro modo se irradiaría hacia el exterior
• Proporcionar capacidad de descarga estáticacuando se conecta a una ruta de tierra adecuada
• Mejorar la protección mecánicacontra la abrasión, la compresión y el desgaste

En los sistemas reales, el rendimiento depende de los detalles: densidad de la trenza, cobertura, diámetro del cable y, lo más importante, cómo termina y conecta a tierra la trenza. Una trenza de alta calidad con una mala terminación puede funcionar peor que una trenza promedio instalada correctamente.

Cómo elegir el tubo de cobre trenzado adecuado

Elegir unTubo de cobre trenzadoNo se trata de elegir la opción “más cara”. Se trata de hacer coincidir las características del tubo con su entorno y su modo de falla. Utilice esta lista de verificación:

• Defina el objetivo principal:¿Blindaje EMI, protección contra abrasión, descarga estática, continuidad de conexión a tierra o una combinación de ellos?
• Confirmar el entorno:¿En interiores secos, húmedos, con niebla salina, con altas temperaturas, exposición a sustancias químicas o en recintos exteriores?
• Mida el tamaño del haz de cables:diámetro exterior (OD) del arnés, además de las necesidades de expansión de los conectores.
• Decidir el material/acabado:cobre desnudo para ambientes controlados, estañado para resistencia a la corrosión, plateado para necesidades especiales de conductividad u opciones de acero inoxidable para condiciones difíciles.
• Verifique la cobertura y densidad de la trenza:una mayor cobertura normalmente mejora el blindaje, pero puede reducir el flujo de aire y aumentar la rigidez.
• Planifique el método de terminación:abrazadera, engarce, soldadura o banda de terminación blindada: esto afecta el rendimiento más de lo que mucha gente espera.

Una regla de tamaño práctica: elija un diámetro interior que se ajuste suavemente sobre el paquete sin forzarlo. Demasiado apretado deformarás la trenza (y tensarás el cable). Demasiado suelto creará espacios, movimiento y contacto inconsistente.

Tabla comparativa de materiales y construcción

Mejores prácticas de instalación y conexión a tierra

Aquí es donde fallan muchos proyectos de blindaje, no porque la trenza sea “mala”, sino porque la instalación la hace ineficaz. Mantenlo simple y disciplinado:

• Mantener una cobertura continua:Evite espacios grandes, secciones abiertas o transiciones abruptas de diámetro que creen vías de fuga para interferencias.
• Terminar correctamente:Utilice una abrazadera o banda de terminación que cree un contacto constante de 360 ​​grados alrededor de la trenza cuando sea posible.
• Terreno con intención:Si desea un rendimiento de blindaje, conecte la trenza a una referencia de tierra estable utilizando una ruta de baja impedancia. Las “coletas” largas y delgadas pueden reducir la efectividad en frecuencias más altas.
• Protege las puntas:Agregue termorretráctil o alivio de tensión mecánico para evitar que se deshilache y reducir el daño de los bordes afilados al aislamiento subyacente.
• Cuenta por movimiento:Al mover los arneses, deje suficiente holgura para que la trenza no se convierta en el punto de tensión.

Un hábito de validación rápido: después de la instalación, realice una verificación de continuidad a lo largo de la trenza y confirme que los puntos de terminación tengan un contacto mecánico firme. Si la trenza puede girar libremente al final, es posible que su "escudo" no esté unido como cree.

Dónde se usa comúnmente

ya verásTubo de cobre trenzadoen cualquier industria que mezcle señales sensibles con electrónica de potencia ruidosa o restricciones de cableado estrictas. Los escenarios comunes incluyen:

• Computadoras y equipos de datos:Proteger los datos internos y las líneas eléctricas de interferencias y desgaste mecánico.
• Sistemas de comunicación:Minimizar la interferencia externa y reducir la conversación cruzada entre arneses.
• Electrónica automotriz:compatible con un funcionamiento estable en entornos electromagnéticos complejos a bordo
• Automatización industrial:Protección de cables alrededor del cableado de control del PLC, variadores de motor y arneses de sensores.
• Equipo médico:Estabilidad electromagnética mejorada para instrumentos de precisión y sistemas de diagnóstico.

Si su sistema incluye conmutación, transitorios rápidos o enrutamiento de arnés denso, una funda trenzada puede ser una de las mejoras más rentables, especialmente en comparación con el rediseño de placas, el cambio de rutas de cables o la adición de filtros voluminosos en todas partes.

Controles de abastecimiento y calidad que realmente importan

No todos los tubos trenzados son iguales. Dos tubos pueden parecer similares a simple vista y funcionar de manera muy diferente en ensamblajes reales. Al evaluar a los proveedores, céntrese en indicadores tangibles:

• Estructura trenzada uniforme:El tejido consistente reduce los puntos débiles y mejora la repetibilidad en la instalación.
• Dimensiones estables:El diámetro interior y el comportamiento de expansión deben ser predecibles en todos los lotes.
• Consistencia del material y acabado:La calidad del revestimiento/acabado afecta la resistencia a la corrosión y la estabilidad eléctrica a largo plazo.
• Manipulación mecánica:Las buenas trenzas resisten el deshilachamiento, la deformación y los enganchones durante el enrutamiento.
• Soporte de personalización:Si sus arneses tienen diámetros, longitudes o necesidades de terminación inusuales, la personalización puede ahorrar tiempo y reducir el riesgo de ensamblaje.

Aquí es donde trabajar con un fabricante experimentado puede reducir el proceso de prueba y error. Por ejemplo,Dongguan Quande Electronics Co., Ltd. produce opciones de tubos de cobre trenzados destinados a blindaje y protección de cables en múltiples entornos de aplicaciones, y puede admitir diferentes opciones y especificaciones de materiales dependiendo de cómo planee encaminar y terminar el manguito.

Preguntas frecuentes

P1: ¿El tubo de cobre trenzado funciona tanto como blindaje como para protección física?
A:Sí. Puede ayudar a reducir las interferencias electromagnéticas y al mismo tiempo proteger los cables de la abrasión y la compresión. El equilibrio depende de la densidad de la trenza y de cómo está instalado el tubo.

P2: ¿El cobre estañado es siempre mejor que el cobre desnudo?
A:No siempre. El cobre desnudo funciona bien en entornos controlados y suele ser más rentable. El cobre estañado es una opción más inteligente cuando son importantes la humedad, el riesgo de oxidación o una larga vida útil en entornos más hostiles.

P3: ¿Cómo puedo dimensionar el tubo de cobre trenzado para un haz de cables?
A:Mida el diámetro exterior del paquete completo (incluido el grosor de la cubierta) y seleccione un diámetro interior que se deslice sin forzar. Si el paquete tiene conectores, considere una funda expandible o planifique la instalación antes de la terminación.

P4: ¿Por qué a veces el blindaje “no funciona” incluso con una funda trenzada?
A:La razón más común es una mala terminación o conexión a tierra. Si la trenza no está conectada correctamente (o la ruta de conexión a tierra tiene una impedancia alta), la efectividad del blindaje puede disminuir drásticamente.

P5: ¿Puede el tubo de cobre trenzado ayudar con la electricidad estática?
A:Puede hacerlo, siempre que esté conectado a una ruta de descarga controlada. La conductividad de la trenza puede ayudar a disipar la acumulación de estática en lugar de permitir que se acumule y se descargue de manera impredecible.

Conclusión

Si está luchando contra EMI, persiguiendo fallas intermitentes o tratando de proteger arneses en rutas estrechas y de alta tensión,Tubo de cobre trenzadoes una de esas actualizaciones que pueden ofrecer resultados enormes, sin alterar todo el diseño. El truco consiste en elegir el material adecuado para su entorno, dimensionarlo correctamente y terminarlo de manera que preserve el blindaje continuo y el contacto confiable.

Si necesita ayuda para seleccionar la especificación correcta, o está intentando resolver un problema persistente de interferencia o durabilidad en un ensamblaje real,Dongguan Quande Electronics Co., Ltd.puede respaldar su proyecto con opciones de tubos de cobre trenzados adaptadas a su aplicación. ¿Listo para pasar de “adivinar” a una solución de cableado más limpia y confiable?contáctanospara discutir sus necesidades y obtener una recomendación práctica.
