¿Por qué es esencial un cable de tierra para sistemas eléctricos seguros?

Abstracto

A Cable de tierraa menudo se trata como una casilla de verificación, hasta que algo sale mal: el chasis de una máquina vibra, un interruptor se dispara al azar, un sensor lee basura o una sobretensión destruye un tablero de control. Este artículo analiza lo que realmente hace un cable a tierra, en qué se diferencia del "neutro" por qué es importante la unión y qué detalles de selección e instalación generan más comúnmente molestias al cliente. También obtendrá una lista de verificación clara y fácil de usar. una tabla comparativa de tipos de cables de tierra comunes y preguntas frecuentes sobre solución de problemas recurrentes.

Tabla de contenido

• ¿Qué es un Cable de Tierra y qué problema soluciona?
• Tierra versus neutral versus unión: la confusión que causa fallas
• Puntos débiles del cliente: un cable de tierra adecuado reduce
• Tipos de Cable de Tierra y dónde encaja cada uno
• Cómo elegir el cable de tierra adecuado para su proyecto
• Mejores prácticas de instalación que evitan el retrabajo
• Errores comunes y soluciones rápidas
• Consejos de inspección y mantenimiento.
• Preguntas frecuentes

Describir

1. Defina el cable de tierra en lenguaje sencillo y explique la "ruta de corriente de falla".
2. Aclare tierra, neutral y unión para eliminar conceptos erróneos típicos.
3. Mapee los puntos débiles del mundo real (riesgo de descarga eléctrica, EMI/ruido, viajes molestos, daños al equipo) con la calidad de la conexión a tierra.
4. Compare opciones sólidas, trenzadas, trenzadas y estañadas con aplicaciones típicas.
5. Lista de verificación de selección: tamaño, flexibilidad, entorno, terminaciones y consideraciones de cumplimiento.
6. Pasos de instalación y detalles de mano de obra que determinan la confiabilidad.
7. Solución de problemas: bucles de tierra, continuidad intermitente, corrosión y fallas por vibración.
8. Prácticas de mantenimiento y documentación para la seguridad a largo plazo.

¿Qué es un Cable de Tierra y qué problema soluciona?

En esencia, unCable de tierraes un conductor dedicado que conecta partes metálicas expuestas (como gabinetes de equipos, marcos de motores, paneles de control, bandejas de cables y conductos) a un sistema de puesta a tierra. La tarea más importante no es “hacer desaparecer la electricidad”. El trabajo es proporcionar unbaja impedancia, camino predeciblepara corriente de falla para que los dispositivos de protección (fusibles, disyuntores, protección RCD/RCBO cuando se usen) puedan operar rápidamente.

Piense en un cable a tierra como la ruta de salida de emergencia para corrientes peligrosas. Cuando falla el aislamiento o un conductor activo toca un chasis metálico, la corriente de falla quiere fluir. Si la corriente de falla tiene un buen camino a través de un cable de tierra correctamente instalado, el dispositivo de protección puede detectar la condición anormal y desconecte la energía rápidamente. Si la ruta es deficiente (conexión floja, corrosión, cable de tamaño insuficiente, superficie de contacto pintada), la corriente puede “fugarse” a través de rutas no deseadas. incluido usted, rodamientos, protectores de señal o componentes electrónicos sensibles.

Tierra versus neutral versus unión: la confusión que causa fallas

Muchos problemas de proyectos surgen de mezclar tres ideas diferentes:

• Neutrales un conductor de retorno que transporta corriente en funcionamiento normal (en muchos sistemas de CA). No es lo mismo que la tierra del equipo.
• Tierra (puesta a tierra)es una conexión a tierra/electrodos de puesta a tierra y a la red de puesta a tierra utilizada para seguridad y potencial de referencia.
• Vinculaciónes la conexión intencionada de piezas metálicas para que compartan el mismo potencial eléctrico y eliminen fallos de forma fiable.

La conclusión práctica: suCable de tierraGeneralmente forma parte de la unión para la seguridad del equipo y debe ser continua, mecánicamente confiable, y eléctricamente de baja resistencia. Si el neutro y la tierra están unidos en el lugar equivocado (o en varios lugares), puede crear corrientes circulantes, problemas de ruido y tropiezos impredecibles.

Puntos débiles del cliente: un cable de tierra adecuado reduce

Cuando los clientes se quejan de problemas eléctricos “aleatorios”, la conexión a tierra suele ser la causa raíz silenciosa. Estos son los puntos débiles que un diseño correctamente diseñado y instaladoCable de tierraayuda a reducir:

• Riesgo de descarga e incidentes de seguridad:un chasis bien adherido permanece cerca del potencial de tierra en condiciones de falla.
• Tropiezos molestos:Las conexiones deficientes pueden causar fallas intermitentes, especialmente con vibración o humedad.
• EMI/ruido en señales:Los sensores, las entradas del PLC y las líneas de comunicación pueden comportarse de forma errática cuando la referencia de conexión a tierra es inestable.
• Daños por sobretensiones y rayos transitorios:una sólida red de conexión a tierra ayuda a gestionar las rutas de energía transitorias.
• Problemas con rodamientos y motores:Las corrientes parásitas pueden encontrar caminos a través de los cojinetes cuando la unión es débil o inconsistente.
• Reelaboración costosa:Los errores de conexión a tierra rara vez son visibles hasta la puesta en servicio, cuando cada hora cuesta.

Una buena estrategia de conexión a tierra convierte el “tiempo de inactividad misterioso” en un rendimiento predecible. Eso es lo que, en última instancia, quieren los compradores: menos devoluciones de llamadas, datos más limpios y Equipo más seguro que pasa la inspección sin problemas.

Tipos de Cable de Tierra y donde encaja cada uno

No todosCable de tierraes lo mismo. La "mejor" elección depende del movimiento, la vibración, el entorno y el método de terminación.

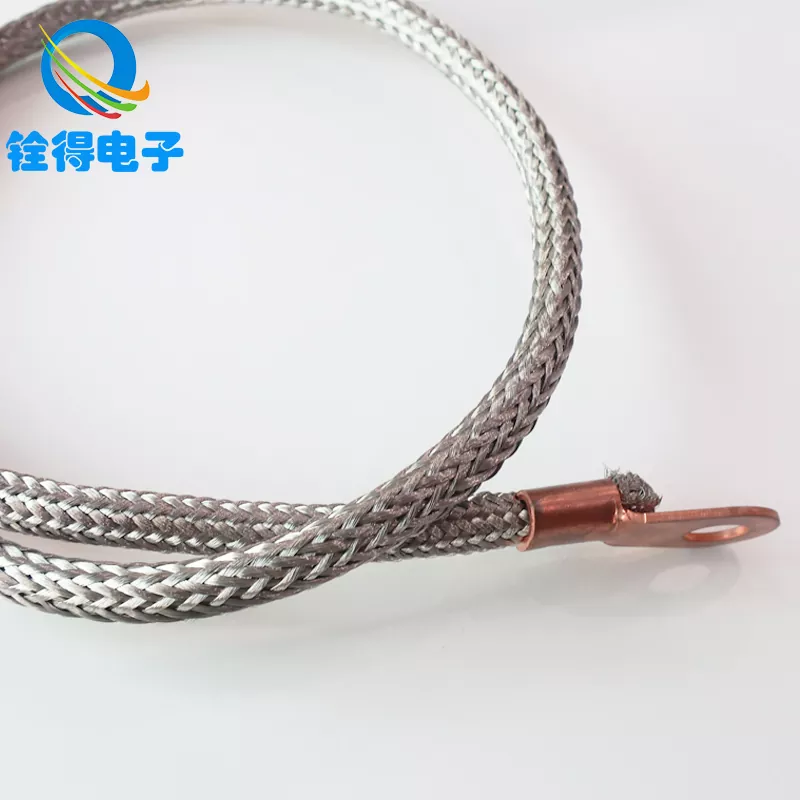

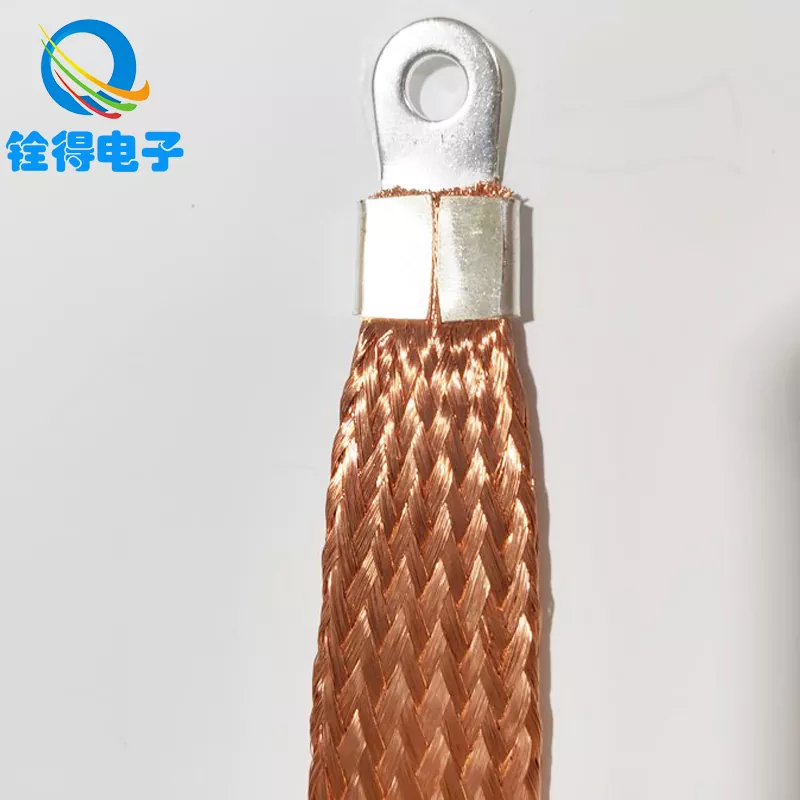

Si su aplicación incluye puertas, cubiertas removibles o vibración (piense en generadores, cargadores de vehículos eléctricos, máquinas CNC, ascensores y gabinetes metálicos que se abren y cierran a diario), Las opciones trenzadas pueden reducir drásticamente las fallas relacionadas con la fatiga.

Cómo elegir el cable de tierra adecuado para su proyecto

Elegir unCable de tierraSe trata menos de “cuanto más grueso, siempre mejor” y más de cumplir los requisitos de seguridad de manera confiable en condiciones reales del sitio. Utilice esta lista de verificación para evitar los clásicos arrepentimientos del comprador:

• Capacidad eléctrica:Dimensione el conductor según el código/estándar aplicable y el dispositivo de protección aguas arriba. La ruta a tierra debe transportar de manera segura la corriente de falla durante el tiempo suficiente para que funcione la protección.
• Entorno mecánico:Si se mueve, se dobla o vibra, priorice la flexibilidad (trenzada o trenzada) y el alivio de tensión.
• Exposición a la corrosión:La humedad, la niebla salina, los productos químicos y las instalaciones en exteriores a menudo se benefician del cobre estañado y las terminaciones protegidas.
• Método de terminación:Haga coincidir el tipo de cable con terminales, casquillos, herramientas de engarzado y especificaciones de torsión. Un buen cable falla si la terminación es descuidada.
• Restricciones de enrutamiento:Evite los bordes afilados y los puntos de pellizco. Planifique circuitos de servicio donde se abren los paneles.
• Coherencia y documentación:Estandarice los números de pieza y las notas de instalación en todas las versiones para que los equipos de mantenimiento no tengan que adivinar.

Aquí es donde un fabricante especializado puede ayudar.Dongguan Quande Electronics Co., Ltd. Soporta soluciones de conductores de puesta a tierra utilizadas en aplicaciones industriales. y aplicaciones eléctricas, incluidas opciones trenzadas flexibles cuando el movimiento y la confiabilidad son importantes. Para los compradores, la ventaja es reducir la variabilidad: consistente La construcción y el manejo predecible durante el montaje significan menos sorpresas en la puesta en servicio.

Mejores prácticas de instalación que evitan el retrabajo

La mayoría de las fallas de conexión a tierra no son causadas por el conductor en sí, sino por la mano de obra. He aquí un enfoque probado en el campo que mantiene unCable de tierraconfiable durante años:

Un hábito simple que ahorra dolores de cabeza: trate los puntos de conexión a tierra como componentes críticos de seguridad, no como “tornillos adicionales”. Etiquételos, inspecciónelos y manténgalos accesibles.

Errores comunes y soluciones rápidas

Estos son los infractores reincidentes que causan la mayor cantidad de quejas de los clientes, además de las acciones correctivas más rápidas:

• Puesta a tierra sobre metal pintado:Quite la pintura del área de las orejetas y utilice los elementos de unión adecuados.
• Conductor de tamaño insuficiente “porque no transporta corriente”:Tamaño para condiciones de falla, no funcionamiento normal.
• Usando alambre sólido en puertas móviles:cambie a cable de tierra trenzado o trenzado con alivio de tensión.
• Elementos de sujeción flojos después de la vibración:aplique prácticas de torsión correctas, bloquee los herrajes cuando corresponda y vuelva a verificar la torsión después del rodaje.
• Enrutamiento desordenado cerca de bordes afilados:agregue protección de bordes, ojales y abrazaderas; Mantenga el camino de tierra físicamente protegido.
• Múltiples enlaces de tierra/neutro donde no deberían estar:Revise el diagrama del sistema y corrija los puntos de unión de acuerdo con su estándar y las reglas del sitio.

Consejos de inspección y mantenimiento.

A Cable de tierraes tan confiable como su conexión más débil. Incluya estas comprobaciones en el mantenimiento de rutina, especialmente en entornos con alta vibración o instalaciones exteriores:

• Inspección visual:busque decoloración, trenzas deshilachadas, corrosión alrededor de las orejetas y abrazaderas sueltas.
• Control mecánico:pruebe suavemente el movimiento en las terminales; cualquier cosa que se mueva es un fracaso futuro.
• Controles puntuales de continuidad:Verifique la baja resistencia desde el chasis/puerta a la barra de tierra durante las paradas planificadas.
• Sellado ambiental:en sitios húmedos o corrosivos, mejorar el sellado y considerar materiales resistentes a la corrosión y cubiertas protectoras.
• Documentación:registre los resultados de las pruebas de conexión a tierra y cualquier cambio; la resolución de problemas futuros se vuelve dramáticamente más rápida.

Preguntas frecuentes

P: ¿Puedo usar cualquier cable como cable a tierra si "se conecta al metal"?
A:Debe ser adecuado para la aplicación y dimensionado correctamente para las rutas de corriente de falla según su código/estándar vigente. Además, el método de terminación y la preparación de la superficie de contacto son tan importantes como el propio conductor.

P: ¿Por qué veo ruido o lecturas inestables del sensor incluso cuando el cable de tierra está conectado?
A:Las causas comunes incluyen puntos de unión sueltos, enrutamiento deficiente cerca de cables de alta corriente, múltiples puntos de unión que crean corrientes circulantes o un punto de referencia débil entre paneles. Mejore la integridad de los enlaces, separe las rutas de señales sensibles de las rutas eléctricas y revise dónde se producen los enlaces.

P: ¿Cuándo debería considerar un cable de tierra trenzado?
A:Cuando hay movimiento o vibración: puertas, cubiertas con bisagras, protectores de máquinas, juntas flexibles o cualquier lugar donde un conductor sólido se fatigaría con el tiempo. A menudo se eligen opciones trenzadas para reducir las fallas de continuidad intermitentes.

P: ¿Un cable de tierra más grueso siempre significa una mejor protección?
A:No automáticamente. El objetivo es una ruta de falla de baja impedancia que coincida con el dispositivo de protección y las reglas de instalación. El sobredimensionamiento puede crear problemas de enrutamiento/terminación si las terminales y el hardware no coinciden. “De tamaño correcto + instalado correctamente” supera a “muy grueso + mal terminado”.

P: ¿Por qué mi disyuntor o RCD/RCBO se dispara durante el arranque aunque no haya nada “mal”?
A:Los transitorios de arranque, las corrientes de fuga de los filtros/VFD, la humedad o las conexiones inestables pueden provocar disparos. Verifique la continuidad de la conexión a tierra, verifique la condición del aislamiento, confirme el tipo de dispositivo de protección correcto y revise el diseño de conexión a tierra/unión para detectar rutas paralelas no deseadas.

P: ¿Cuál es la forma más rápida de confirmar que mi conexión de cable a tierra está funcionando?
A:Realice una prueba de continuidad entre el chasis del equipo (y cualquier puerta/protección) y la barra de tierra principal, luego confirme que las terminaciones estén apretadas y unidas sobre metal limpio. Documente el resultado para que los cambios a lo largo del tiempo sean fáciles de detectar.

Comida final para llevar

A Cable de tierraNo es sólo una formalidad de seguridad: es un componente de desempeño. Reduce el riesgo de descarga eléctrica, mejora la estabilidad del sistema, protege la electrónica, y ahorra tiempo durante la puesta en marcha al evitar las “fallas fantasma” que hacen perder días. Si trata la conexión a tierra como un sistema diseñado (no una idea de último momento), Obtendrá instalaciones más seguras y equipos de mantenimiento más tranquilos.

Si especifica conductores de conexión a tierra para paneles, gabinetes de equipos o puntos de conexión flexibles,Dongguan Quande Electronics Co., Ltd.puede ayudarle a adaptar el estilo del conductor a las condiciones de funcionamiento reales. ¿Listo para reducir el retrabajo y mejorar la confiabilidad?Contáctenoscon los detalles de su solicitud, y lo ayudaremos a elegir una solución de puesta a tierra que se adapte a su entorno, necesidades de movimiento y flujo de trabajo de instalación.
