¿Por qué la trenza de cobre es la solución silenciosa para una conexión a tierra poco confiable?
Abstracto
La trenza de cobre parece simple (solo hebras tejidas en una cinta flexible), pero aparece en lugares donde los problemas “simples” se vuelven costosos rápidamente: enlaces de barras colectoras sobrecalentados, correas de conexión a tierra que se agrietan con la vibración, rutas de blindaje que se vuelven intermitentes y uniones de baterías o inversores que se aflojan después de unos meses. Este artículo desglosa lo quetrenza de cobrerealmente lo hace, qué fallas comunes previene y cómo elegir la trenza adecuada para su corriente, ambiente y estrés mecánico. También obtendrá consejos de instalación que reducen las devoluciones de llamadas, una comparación con terminales de cable y correas rígidas, y preguntas frecuentes que responden Las preguntas que la mayoría de los equipos sólo hacen cuando algo sale mal.
Contenido
- ¿Qué es la trenza de cobre y dónde encaja?
- Los problemas de los clientes se resuelven con trenzas de cobre
- Elegir la trenza de cobre adecuada
- Tamaño y rendimiento
- Consejos de instalación que evitan devoluciones de llamadas
- Errores comunes y cómo evitarlos
- Trenza de cobre frente a alternativas
- Calidad y Trazabilidad
- Aplicaciones por industria
- Preguntas frecuentes
- Resumen
Describir
- Defina la trenza de cobre en un lenguaje sencillo y explique por qué la flexibilidad es el objetivo.
- Mapee los beneficios de la trenza en puntos débiles reales: calor, vibración, corrosión y ruido eléctrico.
- Proporcione una lista de verificación de selección: revestimiento, tejido, tamaño, método de terminación y entorno.
- Comparta hábitos de instalación que mantengan la resistencia baja y la vida útil alta.
- Compare la trenza de cobre con cables, barras rígidas y fundas trenzadas.
- Cierre con una lista de verificación de calidad amigable para el comprador y un siguiente paso claro.
01¿Qué es la trenza de cobre y dónde encaja?

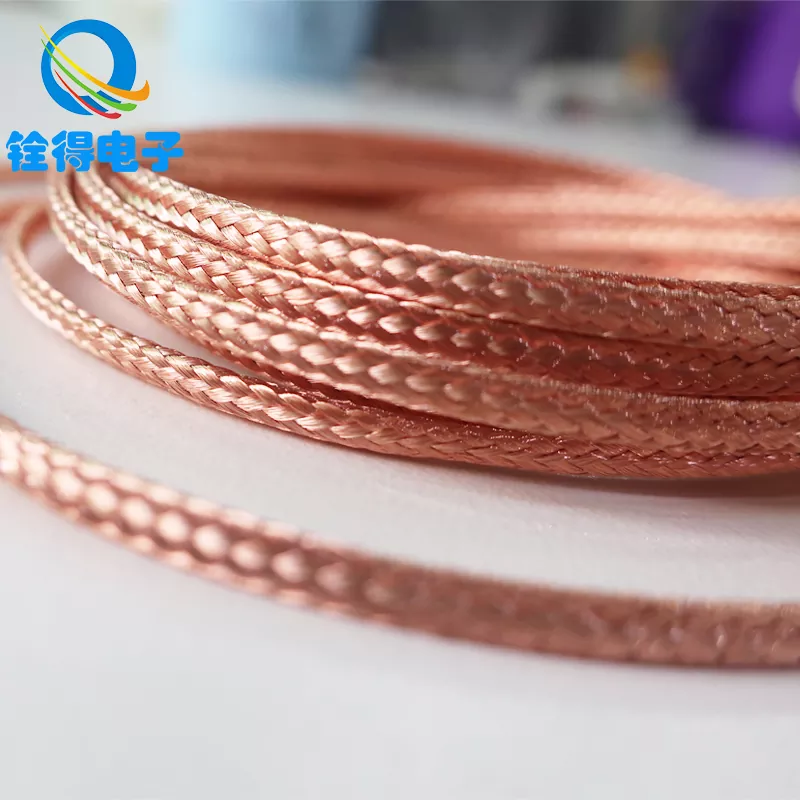

La trenza de cobre es un conductor tejido hecho de muchos finos hilos de cobre. En lugar de actuar como una varilla rígida, se comporta como una correa flexible: se dobla fácilmente, absorbe el movimiento y distribuye la corriente eléctrica a través de un camino amplio y de bajo perfil.
Esa flexibilidad no es algo “bueno de tener”. Es la razón por la que la trenza de cobre se utiliza en conexiones a tierra, uniones y enlaces de alta corriente donde la vibración, la expansión térmica, El movimiento de la puerta/bisagra o el acceso de servicio repetido fatigarían un conector rígido. En otras palabras: si su punto de conexión se mueve aunque sea un poco, la trenza de cobre puede mantener continuidad eléctrica sin agrietarse, aflojarse o concentrarse en un perno.
Regla de oro:Si su camino actual necesita sobrevivir al movimiento, la trenza de cobre suele ser la forma más sencilla de hacer que ese camino sea conductor y duradero.
02Los problemas de los clientes se resuelven con trenzas de cobre
1) "Nuestra correa de conexión a tierra sigue fallando después de la vibración".
Las trenzas distribuyen la curvatura en miles de microhebras. Eso significa que la correa puede flexionarse repetidamente sin que se agriete un solo “punto de bisagra” duro. En vehículos, generadores, puertas de interruptores y equipos giratorios, esta suele ser la diferencia entre una correa que dura semanas y una que dura años.
2) "Vemos puntos calientes en la unión, pero el torque es correcto".
El calor generalmente proviene de la resistencia, y la resistencia a menudo proviene de un contacto superficial deficiente, oxidación o un conector que no queda plano bajo carga. La trenza de cobre puede reducir el calor proporcionando un área de contacto amplia y tolerando una ligera desalineación sin “saltar” de la superficie de contacto.
3) “El ruido de las señales y las interferencias están acabando con nuestra estabilidad”.
Las rutas de tierra y de unión afectan el rendimiento acústico más de lo que la mayoría de los equipos quieren admitir. Un enlace estable y de baja impedancia puede reducir los potenciales de flotación y ayudar al blindaje a hacer su trabajo. Las correas trenzadas se utilizan comúnmente para unir gabinetes, puertas, bastidores y paneles de modo que la trayectoria del blindaje se mantenga continua a lo largo del tiempo.
4) "La corrosión hace que nuestras conexiones sean impredecibles".
En ambientes húmedos o industriales, el cobre desnudo puede oxidarse. Las opciones chapadas (comúnmente cobre estañado) pueden mejorar la resistencia a la corrosión y la soldabilidad. especialmente cuando los intervalos de mantenimiento son largos o el equipo está al aire libre.
03Elegir la trenza de cobre adecuada
La mayoría de los errores de compra ocurren porque la gente selecciona la trenza de cobre como si fuera un producto genérico. No lo es. La trenza “correcta” es la que combina con tu demanda eléctricaytu realidad mecánica.
Utilice esta lista de verificación de selección antes de solicitar una cotización:
- Ciclo actual y de trabajo:ráfagas continuas versus cortas, y con qué frecuencia ocurren los picos.
- Límites de aumento de temperatura:lo que es aceptable cerca de aislamientos, plásticos o sensores sensibles.
- Ambiente:exposición a rayos UV en interiores limpios, húmedos, salados, aceitosos, químicos o en exteriores.
- Perfil de movimiento:vibración constante, flexión ocasional, movimiento de bisagra o expansión térmica únicamente.
- Método de terminación:terminales engarzados, extremos soldados, palmas prensadas o conexiones soldadas.
- Geometría de montaje:tamaño de perno, espaciamiento, radio de curvatura y holgura.
- Emparejamiento de materiales:Las interfaces de cobre a aluminio o de cobre a acero a menudo necesitan atención adicional.
04Tamaño y rendimiento
A la gente le encanta pedir una única "clasificación de amperaje", pero el rendimiento real depende de varios factores: área de la sección transversal de la trenza, número de hebras, tensión del tejido, límites de flujo de aire, presión de montaje y temperatura alrededor del conector. Es por eso que dos trenzas que parecen similares pueden comportarse de manera muy diferente en el campo.
Lo que realmente importa a la hora de dimensionar una trenza de cobre:
- Área de sección transversal:Más cobre generalmente significa menor resistencia y menos calor.
- Calidad de contacto en las terminaciones:una gran trenza con una mala conexión final sigue siendo un mal ensamblaje.
- Longitud:las correas más largas añaden resistencia; Mantenga los recorridos lo más cortos posible sin forzar curvas cerradas.
- Vida flexible:para juntas móviles, priorice una construcción que tolere flexiones repetidas.
- Condición de la superficie:El revestimiento y la limpieza influyen en la estabilidad a largo plazo.
| Punto de decisión | Opciones típicas | Cuando elegirlo | Error común |
|---|---|---|---|
| Acabado superficial | Cobre desnudo/cobre estañado | Utilice estañado donde haya humedad, niebla salina o soldadura. | Suponiendo que el cobre desnudo mantendrá baja resistencia en exteriores |
| Factor de forma | Trenza plana / Trenza redonda | Plano para unir correas y perfil bajo; ronda donde la ruta es estrecha | Elegir una ronda para unir la puerta y crear un punto de bisagra rígido |
| Densidad de tejido | Suelto / Medio / Apretado | Más suelto puede flexionarse mejor; más apretado puede mantener la forma y reducir los enganches. | Trenza demasiado apretada en uniones con alta vibración → fatiga en los extremos |
| Estilo de terminación | Engarzado/soldadura/palma prensada | Palmas soldadas/prensadas para extremos estables y de baja resistencia en trabajos exigentes | Depender de extremos "soldados a mano" para enlaces industriales de alta corriente |
05Consejos de instalación que evitan devoluciones de llamadas
Muchas “fallas de la trenza” son en realidad fallas de instalación. Estos son los hábitos que mantienen la trenza de cobre funcionando como esperaba.
- Prepare la superficie de contacto:elimine la pintura, la oxidación y la contaminación donde aterriza la correa. El contacto limpio de metal con metal es la base.
- Utilice pilas de hardware adecuadas:arandela plana para cobertura, arandela de resorte cuando sea necesario y evite piezas blandas que se relajen con el calor.
- Respetar el radio de curvatura:no doble la correa cerca de la terminación. Si debe doblarse, déjelo hacerlo gradualmente.
- Ruta de movimiento:Si una puerta se abre, permita un bucle suave en lugar de un arco cerrado que concentre la tensión.
- Controlar interfaces galvánicas:Si une trenza de cobre a aluminio, considere enchapado, tratamiento de superficie o soluciones de barrera compatibles.
- Verificar después del ciclo térmico:En sistemas de alta corriente, vuelva a verificar una muestra después del calentamiento y enfriamiento para confirmar la estabilidad.
06Errores comunes y cómo evitarlos
Error:Comprar “la trenza más barata” y asumir que todas las trenzas son iguales.
Arreglar:Especifique la construcción, el revestimiento, el método de terminación y un estándar de inspección básico para cada lote.
Error:Acortar demasiado la correa para que quede tensa.
Arreglar:Dale suficiente longitud para que se flexione de forma natural. Una correa relajada dura más y se mantiene más estable.
Error:Ignorando la conexión final.
Arreglar:Trate las terminaciones como parte del producto. El “final” es a menudo donde comienzan la resistencia y el calor.
Error:Instalación sobre superficies pintadas o sucias.
Arreglar:Si la superficie no es conductora, la trenza no puede hacer magia. El contacto limpio no es negociable.
07Trenza de cobre frente a alternativas
La trenza de cobre no siempre es la respuesta correcta, pero suele ser la más indulgente.
| Opción | Fortaleza | Debilidad | Mejor uso |
|---|---|---|---|
| Correa trenzada de cobre | Maneja el movimiento, amplio contacto, unión confiable | Necesita buena terminación y superficies limpias. | Puertas, paneles, zonas de vibración, puesta a tierra flexible. |
| Cable estándar con terminales | Fácil abastecimiento, instalación familiar | Puede fatigarse cerca de la orejeta; rutas más voluminosas; contacto menos “plano” | Conexiones estáticas con movimiento moderado. |
| Barra/correa de cobre rígido | Muy baja resistencia, geometría estable. | No tolera vibraciones ni flexiones repetidas. | Conexiones de bus fijas, cajas estables |
| Manga trenzada de blindaje | Excelente para cobertura de blindaje de cables | No es una correa robusta de alimentación/tierra por sí sola | Blindaje EMI en cables, no en correas de unión |
08Calidad y Trazabilidad
Si se utiliza malla de cobre en equipos que no pueden permitirse tiempos de inactividad, trate la elección del proveedor como una decisión de confiabilidad, no solo como una decisión de precio. Busque coherencia: tejido estable, materiales controlados y terminaciones predecibles.
En Dongguan Quande Electronics Co., Ltd., los equipos generalmente respaldan aplicaciones de malla de cobre en todas las necesidades de conexión a tierra, unión e interconexión conductiva. con atención a los detalles prácticos que interesan a los compradores: construcción repetible, opciones de acabado adecuadas al entorno y ensamblajes que se ajustan a las limitaciones reales de instalación.
Preguntas que vale la pena hacerle a cualquier proveedor:
- ¿Puede proporcionar detalles sobre la construcción de la trenza (recuento de hilos, estilo de trenza, sección transversal nominal)?
- ¿Qué opciones de revestimiento/acabado están disponibles para resistencia a la corrosión?
- ¿Cómo se hacen las terminaciones y cómo se inspecciona la calidad final?
- ¿Qué identificación o trazabilidad de lote está disponible si aparece un problema de campo?
- ¿Puede ayudarme a recomendar una geometría de correa para una puerta batiente, una zona de vibración o una junta de expansión térmica?
09Aplicaciones por industria
Poder y energía
- Bastidores de baterías y puesta a tierra del inversor.
- Unión de puertas de celdas y puesta a tierra de paneles
- Enlaces flexibles de alta corriente donde los ciclos térmicos son frecuentes
Automatización industrial
- Cerramientos de máquinas y uniones de gabinetes.
- Robótica y conjuntos móviles.
- Rutas de tierra para accionamientos y controles sensibles al ruido
Transporte
- Correas de puesta a tierra del chasis del vehículo
- Uniones entre el motor y el bastidor que sobreviven a las vibraciones
- Puntos de unión ferroviarios y marítimos en entornos hostiles
Telecomunicaciones y electrónica
- Unión de racks y continuidad del gabinete
- Proteger las rutas de conexión a tierra para un rendimiento estable
- Conexiones útiles que no se degradan después de un acceso repetido
10Preguntas frecuentes
¿Cuál es la diferencia entre una trenza de cobre desnuda y estañada?
El cobre desnudo ofrece una excelente conductividad, pero puede oxidarse más fácilmente en ambientes húmedos o corrosivos. La trenza de cobre estañado agrega una capa protectora que generalmente mejora la resistencia a la corrosión y facilita la soldadura en muchos ensamblajes.
¿La trenza de cobre reduce el ruido eléctrico?
Puede ayudar cuando el ruido está relacionado con una conexión deficiente o rutas de conexión a tierra inconsistentes. Una unión estable y de baja impedancia respalda la continuidad del gabinete y puede reducir potenciales flotantes que contribuyen a la interferencia. No es un filtro mágico, pero suele ser una pieza clave de una estrategia de conexión a tierra limpia.
¿Por qué mi correa se calienta incluso cuando la trenza parece gruesa?
El calor suele empezar por los extremos. Una mala preparación de la superficie, oxidación, herrajes sueltos o terminaciones de baja calidad pueden agregar suficiente resistencia para crear puntos calientes. Verifique el contacto metal con metal, la integridad de la terminación y la estrategia de torsión de instalación; luego revise la longitud y el recorrido de la correa.
¿Cuánto tiempo debe durar una correa de conexión a tierra trenzada de cobre?
La vida útil depende de la gravedad del movimiento, el entorno y la calidad de la instalación. En condiciones suaves, puede durar años. En condiciones de alta vibración o corrosión, el enchapado correcto, el enrutamiento adecuado y las terminaciones robustas se convierten en la diferencia entre "consumibles de corta duración" y "configurar y olvidar".
¿Puede la trenza de cobre reemplazar un enlace de barra colectora rígida?
A veces. Si el objetivo es la flexibilidad (expansión térmica, vibración, acceso al servicio), la trenza es un buen candidato. Si la conexión es completamente estática y necesita la máxima rigidez, una barra colectora puede ser más apropiada. Muchos sistemas utilizan ambos: barra colectora para tramos fijos, trenza para puntos de movimiento.
11Resumen
La mejor trenza de cobre es aquella en la que nunca tendrás que volver a pensar: funciona fría, se mantiene continua a través de la vibración y mantiene estable la conexión a tierra y la conexión. incluso después de meses de ciclos térmicos y acceso al servicio. Si se trata de juntas calientes, continuidad intermitente o equipos ruidosos que “deberían estar bien”, La trenza de cobre suele ser la forma más limpia de eliminar la tensión mecánica del problema eléctrico.
Si necesita ayuda para seleccionar una construcción trenzada de cobre, un estilo de terminación o una geometría de correa que coincida con sus condiciones operativas reales, llegar aDongguan Quande Electronics Co., Ltd.ycontáctanoscon su entorno actual y los detalles de montaje: su yo futuro se lo agradecerá.
