¿Por qué los cables trenzados de cobre son más importantes de lo que cree?

Abstracto

Alambres trenzados de cobreparecen simples (muchas hebras diminutas tejidas en una trenza plana o tubular), pero se encuentran en la intersección de Rendimiento eléctrico y realidad mecánica. Si alguna vez ha visto cómo se rompe una correa de conexión a tierra después de meses de vibración, o ha visto un gabinete calentarse en el punto de unión, o perseguimos problemas de EMI intermitentes que "desaparecen" durante la inspección, la causa raíz a menudo reside en la elección de la trenza, método de terminación y calidad del contacto de la superficie.

En esta guía, aprenderá qué diferencia al cobre trenzado de los conductores sólidos, cómo adaptar la construcción trenzada a su caso de uso, qué solicitar en la adquisición (para que no esté adivinando) y cómo evitar los errores de instalación más comunes que convierten una buena trenza en una mala conexion.

Tabla de contenido

Describir

1. Traducir los puntos débiles del mundo real en requisitos de trenzas
2. Comprender la estructura trenzada y por qué se comporta de manera diferente que el alambre sólido
3. Elija el revestimiento, la geometría y la terminación según el entorno y el movimiento.
4. Utilice una lista de verificación de especificaciones simple para reducir los intercambios de proveedores
5. Instale correctamente para mantener la resistencia baja y la confiabilidad alta.

¿Qué problemas resuelven los alambres trenzados de cobre?

La mayoría de los compradores no empiezan pensando "NecesitoAlambres trenzados de cobre.” Comienzan con un problema:

• Vibración y movimiento:Fatiga de los conductores sólidos. Las trenzas se flexionan y distribuyen la tensión entre muchos hilos.
• Fiabilidad de conexión a tierra y unión:Una trenza puede crear un camino de baja impedancia cuando se instala y termina correctamente.
• Puntos calientes en los puntos de conexión:Un área de contacto deficiente, un engarce/engarzado incorrecto o una trenza de tamaño insuficiente pueden concentrar el calor.
• Problemas de EMI y ruido:En ciertos contextos de conexión a tierra/unión y blindaje, las trenzas ayudan a gestionar las rutas de interferencia de alta frecuencia.
• Ambientes corrosivos o húmedos:Un acabado superficial incorrecto puede oxidarse, aumentando la resistencia y provocando fallos intermitentes.
• Confusión en las adquisiciones:El “ancho de la trenza” por sí solo no define el rendimiento; la construcción y la terminación son igualmente importantes.

¿Qué son los alambres trenzados de cobre y cómo se construyen?

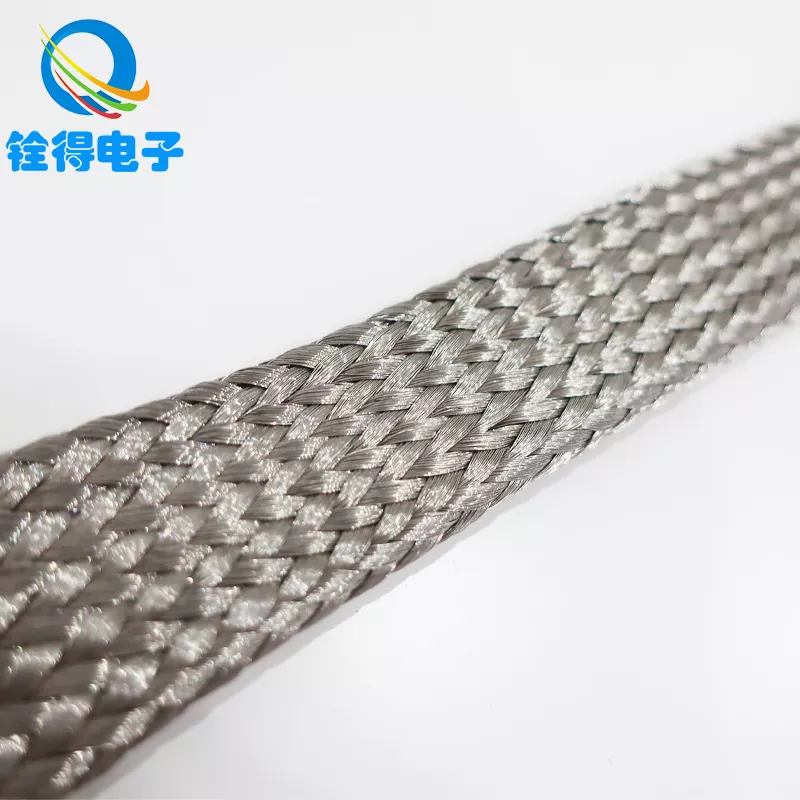

Alambres trenzados de cobreestán tejidos a partir de múltiples hebras finas de cobre. Esa estructura crea dos ventajas prácticas:flexibilidad(la trenza se mueve sin concentrar la tensión en un punto) yredundancia(muchos hilos comparten corriente y carga).

Pero "trenza" no es una sola cosa. Estas son las variables de construcción principales que cambian el rendimiento:

• Diámetro y número de hebras:Los hilos más finos generalmente se flexionan mejor; más hebras pueden compartir corriente y mejorar la durabilidad.
• Patrón de trenza y cobertura:Las trenzas más apretadas suelen mantener la forma y el contacto mejor; Las trenzas más sueltas pueden ser más flexibles pero menos robustas mecánicamente.
• Forma:Las trenzas planas son comunes para las correas de conexión a tierra; Las trenzas tubulares se pueden usar como mangas o blindaje expandible en ciertas construcciones.
• Acabado superficial:Opciones de cobre desnudo versus opciones chapadas (a menudo elegidas por consideraciones de resistencia a la corrosión y soldabilidad).
• Método de terminación:Engarzar, soldar, soldar o atornillar interfaces de abrazadera: aquí es donde nacen muchas fallas.

Consejo: si su proveedor sólo le pide "ancho" y "largo", probablemente se esté dirigiendo hacia expectativas que no coinciden. Un buen proveedor discutirá el entorno, el movimiento y la terminación.

¿Dónde deberías usarlos (y dónde no)?

Alambres trenzados de cobregeneralmente se eligen cuando la conexión debe transportar corriente (o proporcionar una ruta de unión de baja impedancia) y al mismo tiempo Manejo de movimientos o vibraciones.

Cómo seleccionar la trenza adecuada

Si desea una forma fácil de adquirir para especificarAlambres trenzados de cobre, utilice esta lista de verificación paso a paso. Convierte síntomas confusos en requisitos claros.

• Definir el trabajo:correa de conexión a tierra/unión, conector flexible, funda protectora o enlace portador de corriente.
• Estimar la demanda eléctrica:nivel actual, ciclo de trabajo y aumento de temperatura aceptable (evite adivinar: use los datos de su sistema).
• Describe la realidad mecánica:vibración constante, flexión ocasional, movimiento de bisagra o ciclos de expansión térmica.
• Escoger forma:trenza plana para flejes y uniones, trenza tubular para enfundado o cobertura ampliable en determinados conjuntos.
• Elija el acabado superficial según el entorno:aire húmedo/salado, humos industriales o gabinete interior limpio.
• Detalles de terminación de bloqueo:tipo de orejeta, tamaño de perno, espacio entre orificios, proceso de engarce/soldadura y si los extremos necesitan estañado o casquillos.
• Protección del plan:manguitos de abrasión, capas aislantes o alivio de tensión si la trenza pudiera rozar bordes afilados.

Tabla comparativa de opciones de trenzas comunes

A continuación se muestra una comparación práctica que puede copiar en una solicitud de cotización. Se centra en lo que cambia en el mundo real, no sólo en lo que parece diferente en un catálogo.

Consejo profesional: al comparar proveedores, pídales que indiquen los detalles de construcción (diámetro/recuento de hebras, cobertura de trenza y especificaciones de terminación). “Ancho equivalente” no es rendimiento equivalente.

Controles de calidad y documentación que los compradores deben solicitar

Si su proyecto es delicado (electrónica de potencia, equipos industriales, ferrocarriles, subsistemas de vehículos eléctricos o cualquier vía de tierra crítica para la seguridad), trátelo.Alambres trenzados de cobrecomo un componente, no una mercancía. Aquí hay una lista clara de solicitudes de control de calidad que funciona sin abrumar a su proveedor:

• Control de material entrante:descripción del grado de cobre, descripción del revestimiento (si corresponde) y trazabilidad del lote
• Verificación eléctrica:Método de verificación de resistencia/continuidad y criterios de aceptación (por longitud o por conjunto).
• Validación de terminación:Registros de altura/ancho de engarzado (si está engarzado), método de prueba de tracción y estándar de inspección visual.
• Control dimensional:tolerancia de ancho/espesor, tolerancia de espaciado de orificios (si se ensambla con orejetas)
• Documentos de cumplimiento:CoC/CoA según sea necesario y declaraciones de cumplimiento ambiental solicitadas por su mercado
• Embalaje y manipulación:protección contra torceduras, contaminación y oxidación durante el envío/almacenamiento

Mejores prácticas de instalación que previenen fallas

Incluso el mejorAlambres trenzados de cobrepuede fallar si se instala como una ocurrencia tardía. Estos son los errores que causan fallas intermitentes, calentamiento o falla mecánica temprana:

• Superficies de contacto sucias:La pintura, la oxidación o el aceite aumentan la resistencia. Prepare la interfaz metal-metal.
• Área de contacto de tamaño insuficiente:Una pequeña arandela en una trenza ancha puede crear un punto caliente. Utilice hardware apropiado para un contacto total.
• Curvas pronunciadas cerca de las terminaciones:Doblar justo en la orejeta concentra la tensión: deja una transición suave y alivio de tensión.
• Par flojo con el tiempo:La vibración puede relajar las articulaciones. Utilice métodos de bloqueo apropiados para su diseño y vuelva a verificar en los ciclos de mantenimiento.
• Exposición a la abrasión:Si la trenza roza un borde, agregue una funda protectora o desvíela.
• Planificación de ruta incorrecta:Mantenga las correas cortas cuando sea posible y evite bucles innecesarios que agreguen impedancia.

Si su modo de falla es "funcionó durante la puesta en servicio pero falla más tarde", trate la interfaz de instalación (preparación de la superficie + torsión + hardware + alivio de tensión) como parte del diseño eléctrico.

Trabajando con Dongguan Quande Electronics Co., Ltd.

Si estás abasteciendoAlambres trenzados de cobrePara correas de conexión a tierra, enlaces de unión o conexiones flexibles, el camino más rápido hacia un resultado confiable es un proveedor. que habla tanto de “ingeniería” como de “adquisiciones”.Dongguan Quande Electronics Co., Ltd.posiciona sus productos de cobre trenzado en función de las necesidades prácticas de construcción: dimensiones configurables, opciones de trenzado basadas en la aplicación y opciones de ensamblaje que se ajustan a las limitaciones de instalación reales.

Cuando se comunique con usted, obtendrá mejores recomendaciones (y menos revisiones) si comparte tres cosas desde el principio:

• Su aplicación:uso de correa de conexión a tierra, conector flexible, correa de unión o trenza estilo manga
• Tu entorno:gabinete interior, planta húmeda, aire costero, nivel de vibración
• Su plan de terminación:tamaño de perno/espaciado de orificios, tipo de orejeta y si necesita extremos preensamblados

Preguntas frecuentes

P: ¿Son mejores los cables trenzados de cobre que los cables sólidos para la conexión a tierra?

A menudo sí para correas y ataduras que se mueven o vibran. La flexibilidad de la trenza ayuda a prevenir la fatiga y mantiene la conexión estable, siempre que la terminación y las superficies de contacto se realicen correctamente.

P: ¿Debo elegir cobre desnudo o trenza de cobre estañado?

El cobre desnudo puede resultar rentable en entornos controlados. En ambientes húmedos o ligeramente corrosivos, comúnmente se elige un acabado enchapado para ayudar a mantener un comportamiento estable de la superficie a lo largo del tiempo. La mejor opción depende de la exposición, los ciclos de mantenimiento y el método de terminación.

P: ¿Qué importa más: el ancho de la trenza o la construcción de la trenza?

La construcción importa al menos tanto como el ancho. El número/diámetro de los hilos, la tensión del tejido y la calidad de la terminación a menudo deciden la durabilidad y la estabilidad de la resistencia en el mundo real.

P: ¿Por qué se calientan las correas de conexión a tierra?

El calentamiento generalmente indica resistencia en la unión: mala preparación de la superficie, área de contacto pequeña, torsión floja o herrajes incorrectos. La trenza puede quedar bien; la interfaz es la culpable.

P: ¿Qué debo incluir en una solicitud de cotización para cables trenzados de cobre?

Incluya la aplicación, longitud, rango de ancho/espesor (o sección transversal objetivo), entorno, descripción de movimiento/vibración, detalles de terminación (tamaño/espaciado de orificios, terminales) y cualquier documentación requerida.

Pensamientos finales

ComprarAlambres trenzados de cobrese vuelve fácil una vez que dejas de tratarlos como “simplemente cobre” y comienzas a tratarlos como una interfaz de trabajo entre la electricidad y el movimiento. Defina el entorno, bloquee la terminación, verifique la calidad e instale respetando la física de los contactos y evitará el tipo de falla más costosa: la intermitente.
