¿Por qué la selección del cable de tierra determina la seguridad, la confiabilidad y el rendimiento acústico?

Abstracto

A cable de tierraEs fácil pasarlo por alto hasta que algo sale mal: reinicios inesperados del equipo, interferencias que arruinan las señales, zumbidos en los gabinetes, inspecciones fallidas o (en el peor de los casos) riesgo de descarga eléctrica e incendio. Esta guía detalla cómo funcionan realmente los cables de tierra en sistemas reales, qué causa típicamente los problemas de conexión a tierra y cómo elegir un cable de tierra que se ajuste a sus limitaciones eléctricas, mecánicas y ambientales. A lo largo del camino, obtendrá listas de verificación prácticas, una tabla comparativa de conductores de conexión a tierra comunes y consejos de instalación probados en campo. Si está evaluando productos de conexión a tierra trenzados o creando una estrategia de conexión a tierra para una máquina, panel, vehículo o gabinete, tendrá los siguientes pasos claros. Para fabricantes y equipos de proyectos,Dongguan Quande Electronics Co., Ltd.admite la selección y personalización del conductor de puesta a tierra para que su diseño funcione de manera consistente desde el prototipo hasta la producción.

Tabla de contenido

• Describir
• Qué hace realmente un cable de tierra
• Los puntos débiles del cliente crean problemas de conexión a tierra
• Cómo elegir el cable de tierra correcto
• Tipos comunes de conductores de conexión a tierra y cuándo usarlos
• Consideraciones de tamaño que evitan fallas sorpresa
• Prácticas de instalación que hacen o deshacen la conexión a tierra
• Errores comunes y cómo evitarlos
• Cómo verificar la calidad de la conexión a tierra en el campo
• Preguntas frecuentes
• Próximos pasos

Describir

1. Propósito del cable de tierra en seguridad e integridad de la señal
2. Síntomas de una mala conexión a tierra y por qué ocurren
3. Marco de selección que cubre carga eléctrica, comportamiento de frecuencia y medio ambiente.
4. Comparación de correas trenzadas, cables trenzados y barras colectoras
5. Detalles de instalación que reducen la resistencia y evitan el aflojamiento
6. Métodos de verificación y controles prácticos de aceptación.
7. Preguntas frecuentes y orientación sobre abastecimiento

Qué hace realmente un cable de tierra

La frase “cable a tierra” se utiliza para múltiples trabajos, y mezclarlos es lo que genera problemas en muchos proyectos. En la mayoría de las aplicaciones, un cable de tierra admite una o más de estas funciones:

• Ruta de fallo de seguridad: Si un conductor activo entra en contacto con una carcasa metálica, la ruta a tierra ayuda a transportar la corriente de falla para que los dispositivos de protección puedan dispararse rápidamente.
• Unión equipotencial: Conectar piezas metálicas para que permanezcan casi al mismo potencial reduce el voltaje de contacto y minimiza el riesgo de formación de arcos.
• Control de ruido y estabilidad de referencia.: Una buena conexión a tierra puede reducir la interferencia electromagnética al proporcionar una ruta de retorno controlada y reducir la impedancia en las frecuencias relevantes.
• Desvío de rayos y sobretensiones: En algunos sistemas, los conductores de puesta a tierra ayudan a encaminar transitorios de alta energía de forma segura (a menudo como parte de una estrategia más amplia de conexión y sobretensiones).

Note la palabraimpedancia, no sólo resistencia. Muchos problemas de conexión a tierra aparecen en frecuencias más altas, donde un conductor que parece "bien" en un medidor básico aún se comporta mal debido a la inductancia, la longitud y la geometría de la conexión. Es por eso que la forma física de un conductor de puesta a tierra puede importar tanto como su sección transversal.

Los puntos débiles del cliente crean problemas de conexión a tierra

Si alguna vez un sistema pasó una prueba de banco pero falló en una fábrica, en un vehículo o en una instalación al aire libre, la conexión a tierra suele ser parte de la historia. Estos son los puntos débiles más comunes de los clientes que vemos en los sistemas industriales y electrónicos:

• Reinicios aleatorios y fallas inexplicables: Las conexiones a tierra intermitentes pueden crear cambios de voltaje que confundan la electrónica de control.
• EMI que no desaparecerá: El blindaje y los filtros no pueden compensar completamente una ruta de retorno deficiente o una unión de alta impedancia entre gabinetes.
• Inspecciones fallidas o retrasos en el cumplimiento: Una unión inadecuada, terminaciones incorrectas o documentación deficiente pueden provocar retrabajos y retrasos en el cronograma.
• Sobrecalentamiento en los puntos de conexión.: Un problema de contacto “pequeño” se convierte en un punto caliente bajo condiciones de corriente de falla o sobretensiones repetidas.
• Corrosión y aflojamiento: Los entornos exteriores, marinos, húmedos o químicos pueden degradar las conexiones más rápido de lo que esperan los equipos.
• Dolores de cabeza de montaje: Los cables demasiado rígidos, demasiado cortos o propensos a fatigarse pueden hacer que la producción sea inconsistente.

La buena noticia es que la mayoría de ellos se pueden prevenir. La clave es tratar la conexión a tierra como un problema de diseño mecánico y eléctrico, no como una ocurrencia tardía.

Cómo elegir el cable de tierra correcto

Un proceso de selección confiable comienza con sus limitaciones reales, no solo con una descripción del catálogo. Utilice este marco:

1) Definir el trabajo de puesta a tierra.

• ¿Se trata principalmente de unión de seguridad, control de ruido, manejo de sobretensiones o una combinación de ellos?
• ¿Se trata de unión de gabinete a gabinete, unión de puertas, unión de paneles o terminación de blindaje de cable?

2) Mapear las demandas eléctricas

• Fallas en las expectativas actuales.: El comportamiento del dispositivo de protección depende de una ruta de baja impedancia.
• Comportamiento de frecuencia: Para ruido y EMI, los conductores más cortos y anchos a menudo superan a los más largos y estrechos.
• ciclo de trabajo: Las sobretensiones ocasionales son diferentes del intercambio continuo de corriente.

3) Coincidir con la realidad mecánica

• ¿Se flexionará (puertas, bisagras, vibración, robótica)? En caso afirmativo, un conductor de conexión a tierra flexible es fundamental.
• ¿Hay poco espacio? ¿Existe un requisito de radio de curvatura repetido?
• ¿Los instaladores tendrán acceso constante a los sujetadores de torsión de manera adecuada?

4) Considere el medio ambiente

• La humedad, la niebla salina, los productos químicos, las altas temperaturas, la exposición a los rayos UV o la contaminación por aceite pueden cambiar la elección de materiales.
• Si es probable que haya corrosión, los tratamientos de la superficie y los accesorios de conexión son tan importantes como el material del conductor.

5) Decidir con antelación la estrategia de rescisión

• Los terminales de anillo, lengüetas, lengüetas de soldadura, conexiones de perno o unión tipo abrazadera exigen diferentes construcciones de conductores.
• La coherencia en la terminación es igual a la coherencia en el desempeño.

Si desea tener menos sorpresas en la producción, bloquee estas decisiones antes de finalizar los dibujos de los arneses. Dongguan Quande Electronics Co., Ltd. a menudo apoya a los equipos confirmando el ajuste, la flexibilidad y la compatibilidad de terminaciones antes de la producción en masa.

Tipos comunes de conductores de conexión a tierra y cuándo usarlos

Para muchos gabinetes industriales, la “mejor” opción es una combinación: una barra de unión en el panel, correas trenzadas cortas para puertas y partes móviles, y conductores trenzados bien terminados para conexiones fijas.

Consideraciones de tamaño que evitan fallas sorpresa

El tamaño no es sólo "cuanto más grande, mejor". El sobredimensionamiento puede crear rigidez, problemas de ensamblaje y fatiga. Un tamaño insuficiente puede sobrecalentarse, fallar en la limpieza del dispositivo de protección o crear referencias inestables. Tenga en cuenta estos principios:

• Latidos más cortos más gruesospara muchos problemas relacionados con el ruido. Reducir la longitud a menudo mejora el rendimiento más que aumentar la sección transversal.
• Más ancho puede vencer a todo el mundoa frecuencias más altas. Las correas trenzadas planas pueden reducir la impedancia cuando se instalan correctamente.
• El área de conexión importa. Un conductor grueso en una pequeña zona de contacto aún puede funcionar mal.
• Los eventos térmicos y de falla son diferentes. Un conductor puede sobrevivir a un pulso de falla corto pero fallar ante sobretensiones repetidas o calentamiento en una unión defectuosa.

Si su diseño debe cumplir con un código eléctrico o un estándar industrial en particular, utilice el método de dimensionamiento de ese estándar como base y luego superponga los requisitos mecánicos y ambientales. En caso de duda, trate la terminación y el montaje como elementos de diseño de primera clase, no como “detalles del instalador”.

Prácticas de instalación que hacen o deshacen la conexión a tierra

La mayoría de las fallas de puesta a tierra ocurren en las interfaces. El director rara vez es el problema; la conexión suele serlo. Estas prácticas mejoran drásticamente los resultados:

Utilice un contacto limpio de metal con metal donde se requiera unión.

• Retire la pintura, el anodizado o los recubrimientos en el punto de unión, a menos que el hardware esté diseñado para perforar los recubrimientos de manera confiable.
• Utilice arandelas o elementos de unión adecuados para mantener la presión de contacto a lo largo del tiempo.

Controlar el aflojamiento bajo vibración.

• Utilice métodos de bloqueo compatibles con su hardware y entorno.
• Aplique un torque constante y documéntelo para la producción.

Minimizar la longitud y evitar bucles.

• Tienda los conductores de tierra lo más cortos y directos posible.
• Evite bucles grandes que puedan captar interferencias como una antena.

Diseñe para el movimiento en lugar de esperar que no se mueva

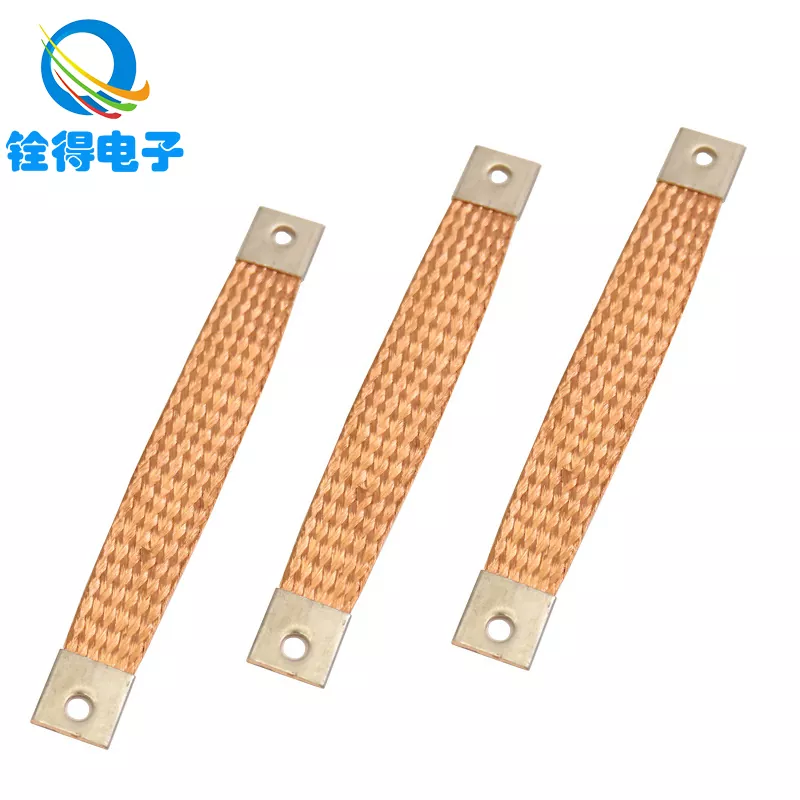

• Para puertas, bisagras y conjuntos vibratorios, una correa de conexión a tierra trenzada con un alivio de tensión adecuado a menudo dura más que un cable rígido.
• Respete el radio de curvatura y asegúrese de que la correa o el cable no sean el tope mecánico.

Estandarizar terminaciones

• Elija un estilo de terminación y aplíquelo de manera consistente en todas las compilaciones.
• La calidad del engarzado, el ajuste de las orejetas y la preparación de la superficie de contacto deben ser procesos controlados.

Errores comunes y cómo evitarlos

• Usar “coletas” largas como escudosque socavan el rendimiento de alta frecuencia. Mantenga las uniones del blindaje cortas y considere aproximaciones con abrazaderas cuando sea apropiado.
• Depender del contacto del chasis a través de la pintura. Si no puede garantizar el contacto con el metal, no asuma que existe.
• Mezclar metales sin planificación. Los metales diferentes más la humedad pueden acelerar la corrosión y aumentar la resistencia.
• Ignorar el pegado de puertas. Un buen panel de tierra no ayuda si la puerta se convierte en una ruidosa placa flotante.
• Flexionar demasiado un conductor rígido. La fatiga por vibración es real; Elija un conductor diseñado para el movimiento.
• Prueba solo con un pitido de continuidad básico. La continuidad no equivale a una unión sólida y de baja impedancia en condiciones reales.

Cómo verificar la calidad de la conexión a tierra en el campo

La verificación debe coincidir con el riesgo. Para una unión sencilla, puede resultar útil una comprobación de baja resistencia. Para sistemas sensibles, es posible que necesite métodos adicionales. Las opciones prácticas incluyen:

• Inspección visual: Confirme la eliminación del recubrimiento, el tipo de hardware y que el conductor no esté tenso.
• Medición de baja resistencia: Mida a través del enlace con un instrumento adecuado para trabajos de baja resistencia, no solo un multímetro básico.
• prueba de movimiento: Mueva con cuidado las puertas o los arneses mientras controla el comportamiento intermitente.
• Control térmico bajo carga.: Los puntos calientes a menudo revelan uniones de alta resistencia.
• Validación de síntomas de ruido.: Si la conexión a tierra está destinada a reducir la interferencia, confirme con mediciones antes y después que coincidan con sus condiciones operativas reales.

Si su sistema es crítico para la seguridad, siga los códigos eléctricos aplicables y los procedimientos de prueba organizacionales. Este artículo proporciona orientación general de ingeniería, pero los criterios de aceptación final deben coincidir con las obligaciones de cumplimiento y de su industria.

Preguntas frecuentes

• ¿Es lo mismo un cable de tierra que un cable neutro?
  No. En muchos sistemas, el neutro transporta corriente de retorno durante el funcionamiento normal, mientras que el conductor de tierra está destinado a conexiones de seguridad y condiciones de falla. Cumplen funciones diferentes y se tratan de manera diferente en diseño e instalación.

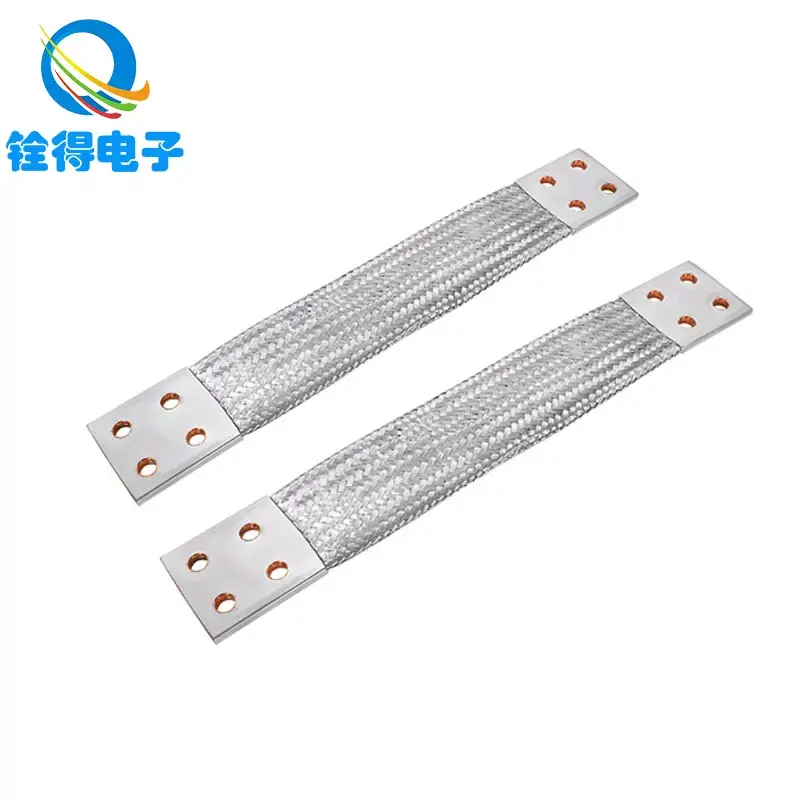

• ¿Cuándo debo utilizar una correa de conexión a tierra trenzada en lugar de un cable normal?
  A menudo se prefieren las correas trenzadas para unir piezas móviles, entornos de vibración o conexiones cortas, anchas y de baja impedancia que apoyan el control del ruido. También pueden hacer que la unión de puertas y gabinetes sea más confiable cuando la flexión es inevitable.
• ¿Un cable de tierra más grueso siempre reduce las interferencias?
  No siempre. Reducir la longitud, mejorar el área de conexión y utilizar una geometría que reduzca la impedancia puede ser más importante que simplemente aumentar la sección transversal, especialmente para ruidos de alta frecuencia.
• ¿Por qué mi sistema sigue teniendo ruido aunque todo muestra continuidad?
  La continuidad sólo prueba que hay algún camino conductor. Los problemas de ruido a menudo se relacionan con la impedancia en las frecuencias operativas, una geometría de unión deficiente, cables flexibles largos o terminaciones de blindaje inconsistentes.
• ¿Qué causa que las conexiones a tierra fallen con el tiempo?
  Las causas comunes incluyen aflojamiento por vibración, corrosión, mala preparación de la superficie, alivio de tensión inadecuado y calidad inconsistente del engarzado o de las orejetas. La exposición ambiental puede acelerar todo esto.
• ¿Cómo puedo hacer que la conexión a tierra sea más consistente en la producción?
  Estandarice el hardware y las terminaciones, defina especificaciones de torsión, controle la preparación de la superficie y elija conductores que se ajusten al proceso de ensamblaje. La coherencia tiene que ver tanto con el control del proceso como con la elección del conductor.
• ¿Puedo personalizar los conductores de conexión a tierra para mi gabinete o arnés?
  Sí. Muchos fabricantes ofrecen longitudes personalizadas, construcciones trenzadas y opciones de terminación. Si tiene limitaciones de espacio, movimiento o corrosión, la personalización a menudo reduce el retrabajo y mejora la confiabilidad.

Próximos pasos

Si se trata de EMI inexplicable, comportamiento inconsistente del equipo, problemas de unión de puertas o puntos de conexión a tierra que se corroen o se aflojan, no trate el cable de tierra como un accesorio. Trátelo como un componente diseñado con requisitos eléctricos, mecánicos y ambientales.

Si desea ayuda para elegir un estilo de conductor de conexión a tierra, definir opciones de terminación o combinar flexibilidad y restricciones de instalación, Dongguan Quande Electronics Co.,Ltd. puede respaldar sus necesidades de evaluación y producción. Comparta los detalles y los dibujos de su aplicación y le recomendaremos una solución de conexión a tierra práctica que puede construir repetidas veces y con confianza.contáctanospara empezar.
