¿Cómo puede la trenza de cobre mejorar la conexión a tierra y el control EMI?

Abstracto

Trenza de cobrees una de esas “pequeñas partes” que decide silenciosamente si un sistema se siente sólido como una roca o se convierte en una caja misteriosa de ruido, calor y fallas intermitentes. Si alguna vez ha tenido que lidiar con una correa de conexión a tierra que se calienta, un gabinete que zumba con interferencias o una conexión flexible que sigue rompiéndose en el peor momento posible, esta guía es para ti. Analizaremos qué hace realmente Copper Braid, por qué falla en instalaciones reales y cómo seleccionarlo, terminarlo y mantenerlo para que su La conexión a tierra y el blindaje permanecen estables a largo plazo.

Tabla de contenido

• Describir
• Los problemas del mundo real que resuelve la trenza de cobre
• Qué es la trenza de cobre (y qué no es)
• Cómo elegir una trenza de cobre sin adivinar
• Tabla de selección rápida
• Terminación e instalación que no fallarán
• Controles prácticos y verificación
• Errores comunes y soluciones fáciles
• Casos de uso típicos y combinación de la trenza adecuada
• Preguntas frecuentes
• Siguiente paso

Describir

1. Identifique el punto débil: calor, fatiga por vibración, ruido, corrosión o limitaciones de espacio.
2. Confirme el tipo de trabajo: correa de conexión a tierra, unión, funda protectora o conector flexible
3. Elija el tipo de trenza: plana versus tubular, desnuda versus estañada, hebras finas versus gruesas
4. Dimensionelo con un propósito: área de sección transversal, longitud y aumento de temperatura permitido
5. Termine correctamente: engarce, suelde o suelde (sólo cuando corresponda)
6. Verificar en el campo: resistencia, temperatura y “prueba de movimiento” bajo carga

Los problemas del mundo real que resuelve la trenza de cobre

La gente rara vez “quiere” Copper Braid. Lo que quieren es que el problema deje de ocurrir. Estos son los principales puntos débiles para los que Copper Braid está diseñado:

• Puesta a tierra intermitentecausado por vibración, movimiento de la puerta o expansión térmica
• Problemas EMIcomo señales inestables, sensores ruidosos o problemas de cumplimiento
• Puntos calientesen puentes flexibles donde un cable sólido no puede sobrevivir a movimientos repetidos
• Corrosiónen puntos de unión expuestos, especialmente en ambientes húmedos o salados
• Límites de espaciodonde un cable redondo es demasiado rígido o voluminoso para tenderlo de forma segura

La ventaja clave es la flexibilidad. La trenza de cobre distribuye la tensión de flexión a través de muchos hilos finos, lo que le ayuda a tolerar el movimiento mejor que un conductor rígido. También puede proporcionar una amplia área de contacto para aplicaciones de unión y blindaje, cuando se instala correctamente.

Qué es la trenza de cobre (y qué no es)

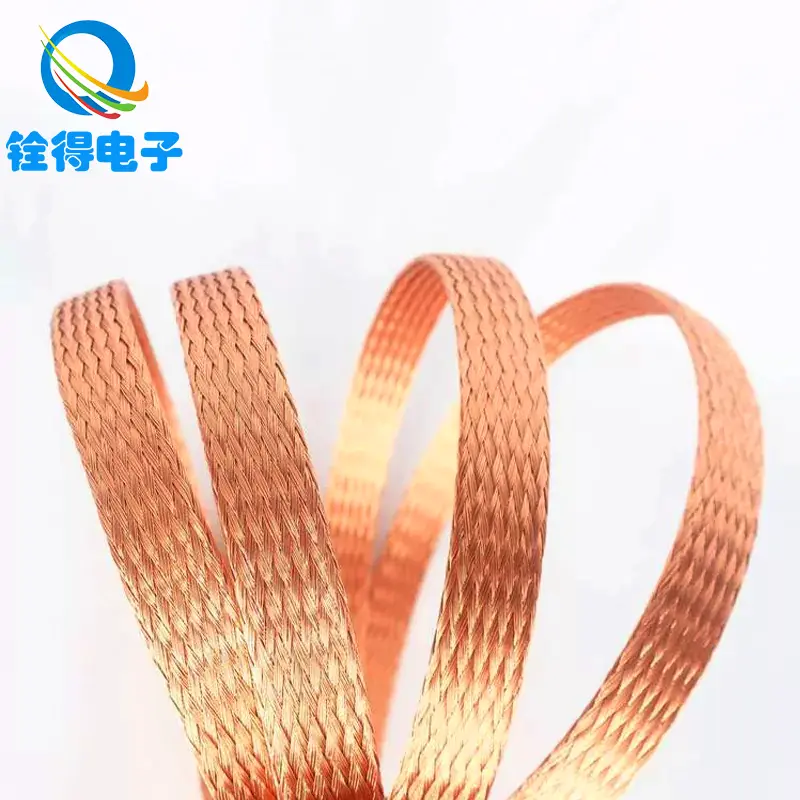

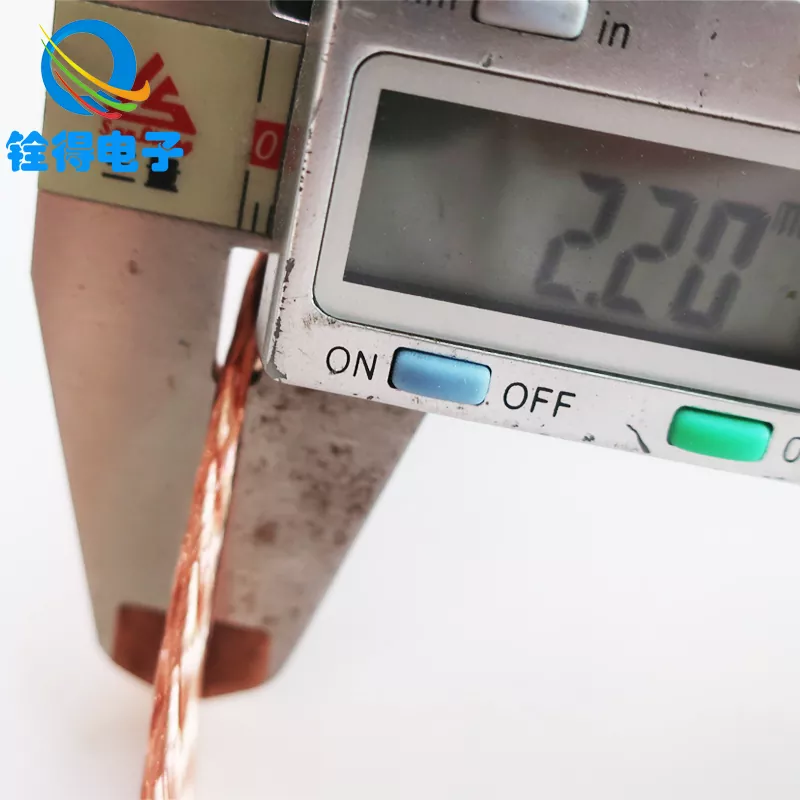

Trenza de cobre es un conductor tejido hecho de muchos hilos de cobre. Se puede fabricar comotrenza plana(común para correas de conexión a tierra) o untrenza tubular(a menudo se utiliza como funda protectora sobre cables).

En qué es genial:

• Unión flexibleentre piezas móviles (puertas, tapas, bastidores de motor, paneles extraíbles)
• Caminos de baja impedanciaa frecuencias más altas cuando se optimizan la geometría y las terminaciones
• Durabilidad mecánicaen comparación con un solo conductor sólido en flexión repetida

Lo que no es:

• Una solución mágica para diseños de conexión a tierra deficientes (los bucles largos y las uniones descuidadas aún causan problemas)
• Un sustituto del tamaño correcto del conductor (demasiado pequeño aún se calentará)
• Inmune a malas terminaciones (la mayoría de los “fallos de trenzas” son errores de terminación)

En el abastecimiento práctico, a menudo verácobre desnudoycobre estañado. El cobre estañado es popular cuando se trata de resistencia a la oxidación. y una soldabilidad más fácil son prioridades. El cobre desnudo puede ser una buena opción para interiores secos y controlados donde la máxima conductividad y la rentabilidad son importantes.

Muchos ingenieros y compradores trabajan con fabricantes comoDongguan Quande Electronics Co., Ltd. cuando necesitan opciones de trenza de cobre adaptadas a correas de conexión a tierra, fundas protectoras o conectores flexibles personalizados para diferentes realidades de instalación.

Cómo elegir una trenza de cobre sin adivinar

Elegir Copper Braid es más fácil cuando dejas de pensar en “trenza = trenza” y, en cambio, decides en función del trabajo al que debe sobrevivir. Utilice esta lista de verificación:

• 1) Aumento de corriente y temperatura:Si la trenza transporta corriente (no solo se une), dimensione para que no se caliente. El calentamiento suele aparecer primero en las terminaciones y luego a lo largo de la trenza. En caso de duda, elija una sección transversal más grande o varias trenzas paralelas.
• 2) Vida flexible y patrón de movimiento:Es diferente una correa que se dobla 10 veces al día a una que vibra continuamente. Para flexiones frecuentes, prefiera hilos más finos y una holgura adecuada. Evite curvas cerradas y "puntos de articulación".
• 3) Medio ambiente:La humedad, la niebla salina, los vapores químicos y la exposición al aire libre lo empujan hacia el cobre estañado y las superficies de unión protegidas. Si se trata de metales diferentes (por ejemplo, malla de cobre unida a aluminio), planifique el control de la corrosión con los herrajes y la preparación de la superficie adecuados.
• 4) Geometría y longitud:Por lo general, cuanto más corto es mejor para el rendimiento. Mantenga la trenza lo más corta posible sin dejar de permitir el movimiento. Las trenzas anchas y planas pueden mejorar el área de unión y reducir los efectos inductivos en comparación con un cable largo y delgado.
• 5) Método de terminación:Decida con anticipación: engarzar, soldar o soldar. Esto determina qué construcción trenzada y revestimiento tienen sentido. (Y sí, los despidos importan más de lo que la mayoría de la gente quiere admitir).

Tabla de selección rápida

Terminación e instalación que no fallarán

Si Copper Braid falla "misteriosamente", generalmente se debe a que la terminación se trató como una ocurrencia tardía. A continuación se explica cómo hacer que la conexión dure:

• Preparación de la superficie:Las superficies de contacto de metal limpias y brillantes golpean "apretando más fuerte". Retire la pintura/óxido donde se requiera unión y luego proteja la junta según sea necesario.
• Engarzado bien hecho:Utilice el perfil de orejeta y matriz correcto para el grosor y ancho de la trenza. Un mal engarzado genera alta resistencia y calor. Un buen engarce se vuelve mecánicamente estable y eléctricamente consistente.
• Opciones de soldadura / soldadura fuerte:Para aplicaciones exigentes (alta corriente o vibración fuerte), las terminaciones soldadas pueden superar a la soldadura al minimizar la fluencia y la fatiga térmica. Esto depende de su proceso de ensamblaje y materiales.
• Soldar con precaución:La soldadura puede absorber la trenza y convertir una correa flexible en un “elevador de tensión” rígido que se rompe en el borde de la zona soldada. Si es necesario soldar, mantenga controlada la mecha y proporcione alivio de tensión.
• Alivio de tensión y enrutamiento:Dale a la trenza una curva suave. Evite los pliegues afilados. Evite que la trenza roce los bordes. Si la trenza se mueve, debe hacerlo suavemente, sin raspar, torcer ni azotar.

Una regla simple: la trenza debe ser el elemento flexible, no el punto final. Si su articulación se convierte en bisagra, obtendrá grietas por fatiga y un aumento de la resistencia.

Controles prácticos y verificación

No necesita un laboratorio para confirmar si Copper Braid está haciendo su trabajo. Estas comprobaciones prácticas detectan la mayoría de los problemas a tiempo:

• Comprobación de resistencia (línea de base):Mida la resistencia entre juntas después de la instalación y luego vuelva a verificar después de la vibración o el ciclo térmico.
• Control de temperatura (bajo carga):Si la trenza transporta corriente, haga funcionar el sistema y busque puntos calientes en las terminales y las caras de contacto.
• Inspección visual:Busque oscurecimiento, oxidación verdosa, hebras rotas o piezas sueltas.
• Prueba de movimiento:Con la energía apagada y seguidos los procedimientos seguros, flexione suavemente el conjunto y vea si la articulación se siente mecánicamente estable.

Si la resistencia aumenta con el tiempo, trátela como una advertencia temprana. La trenza rara vez “falla repentinamente”: se degrada hasta que el sistema deja de ser confiable.

Errores comunes y soluciones fáciles

• Error:Usar una trenza que sea demasiado estrecha porque "encaja".
  Arreglar:Tamaño para ciclo actual y de trabajo. Si el espacio es reducido, considere varias trenzas en paralelo o una geometría diferente.
• Error:Sobresoldar y convertir la trenza en una barra rígida.
  Arreglar:Prefiera métodos de terminación controlada o engarzados y agregue alivio de tensión.
• Error:Pegado sobre pintura, óxido o superficies contaminadas.
  Arreglar:Prepare la superficie adecuadamente y protéjala después del montaje si es necesario.
• Error:Trenzas largas y circulares que actúan como antenas.
  Arreglar:Sea breve, directo y apoyado mecánicamente.
• Error:Ignorando la corrosión en uniones de metales diferentes.
  Arreglar:Utilice herrajes, revestimientos y protección de juntas apropiados y adaptados al medio ambiente.

Casos de uso típicos y combinación de la trenza adecuada

Trenza de cobre aparece en muchas industrias porque resuelve una combinación específica de necesidades eléctricas y mecánicas. A continuación, se muestran casos de uso comunes y qué priorizar:

• Gabinetes y gabinetes de control:Priorice la unión confiable para puertas y paneles removibles. Las correas planas trenzadas de cobre con asas robustas son comunes.
• Automatización y robótica:Priorice la vida flexible y el alivio de tensión. Los ciclos de movimiento castigan las rutas deficientes más de lo que la mayoría de la gente espera.
• Electrónica de potencia (inversores, variadores, UPS):Priorizar la capacidad actual y la estabilidad térmica. Verifique la temperatura bajo carga operativa real.
• Manguitos de blindaje de cables:Priorice la cobertura constante y la técnica de terminación adecuada. Una buena funda con una mala conexión final no dará resultados consistentes.
• Telecomunicaciones e instrumentación:Priorice la unión silenciosa y las conexiones estables que no se desvíen con el tiempo.

Cuando obtenga Copper Braid, los proveedores más útiles le preguntarán sobre el entorno, el movimiento, la corriente y el método de terminación, porque esos detalles determinan si la trenza se comportará. como una solución a largo plazo o un elemento de mantenimiento recurrente.

Preguntas frecuentes

1) ¿La trenza de cobre estañado es siempre mejor que el cobre desnudo?

No siempre. La trenza de cobre estañado es excelente para resistir la corrosión y puede ser más fácil trabajar con ella en ciertos métodos de ensamblaje. El cobre desnudo puede ser ideal en ambientes limpios y secos donde el riesgo de oxidación es bajo y la máxima conductividad es la prioridad.

2) ¿Por qué mi Trenza de Cobre se calienta en las puntas?

Los extremos calientes generalmente indican una alta resistencia en la terminación: engarzado deficiente, superficies contaminadas, piezas sueltas o una junta demasiado pequeña para la corriente. Primero arregla la terminación antes de echarle la culpa a la trenza.

3) ¿Puede Copper Braid reemplazar un cable de tierra estándar?

Trenza de cobre es mejor cuando necesita flexibilidad, un área de unión amplia o una correa robusta que sobreviva al movimiento. Para tramos estáticos y protegidos, un conductor estándar puede ser más simple. Muchos sistemas utilizan ambos, cada uno cuando tiene sentido.

4) ¿Qué tan corta debe ser una trenza de conexión a tierra?

Tan corto como práctico y al mismo tiempo permite el movimiento y la ruta segura. La longitud adicional puede agregar área de bucle no deseada y flexibilidad mecánica. Una curva suave es mejor que un bucle largo.

5) ¿Cuál es el mayor error de instalación con Copper Braid?

Tratarlo como “sólo un trozo de cobre” e ignorar la calidad de la terminación y la preparación de la superficie. La articulación es el sistema. Si la unión es inestable, el rendimiento disminuirá y se producirán fallas.

6) ¿Cómo evito el agrietamiento por fatiga en una correa en movimiento?

Deje holgura, evite dobleces pronunciados, evite que la terminación se convierta en bisagra y evite el roce con los bordes. Si el movimiento es frecuente, elija una construcción diseñada para flexiones repetidas y agregue alivio de tensión.

7) ¿Puede Copper Braid ayudar con los problemas de interferencia?

Sí, cuando se utiliza como correa de unión o funda protectora con enrutamiento y terminación correctos. Si el ruido persiste, revise el diseño completo de la conexión a tierra y asegúrese de que las uniones sean cortas, limpias y consistentes.

Siguiente paso

Trenza de cobre funciona mejor cuando se trata como un componente diseñado: seleccionado para el medio ambiente, dimensionado para el trabajo y terminado con cuidado. Haga eso y obtendrá una conexión a tierra estable, menos sorpresas de ruido y mucho menos mantenimiento tipo "¿por qué esto vuelve a fallar?".

Si selecciona Copper Braid para correas de conexión a tierra, fundas protectoras o conectores flexibles personalizados y desea una recomendación basada en los detalles reales de su aplicación, Dongguan Quande Electronics Co., Ltd. puede admitir opciones de producción y coincidencia de especificaciones:contáctanospara analizar sus requisitos y obtener una solución que se ajuste a sus condiciones de instalación.
