¿Por qué elegir cables trenzados de cobre para conexiones flexibles y de baja resistencia?

Abstracto

Alambres trenzados de cobre.son los “héroes silenciosos” dentro de los sistemas de puesta a tierra, distribución de energía, equipos de soldadura, aparamenta, baterías y maquinaria propensa a vibraciones. Por lo general, los compradores no tienen problemas con la idea de “trenzado” en sí, sino con los resultados: conexión a tierra inestable, puentes sobrecalentados, terminales agrietados, tiempo de inactividad inesperado y calidad inconsistente de un lote a otro. Esta guía analiza cómo funcionan los cables trenzados de cobre, dónde superan a los conductores sólidos, cómo especificar el trenzado correcto y cómo evitar los errores de abastecimiento más comunes. A lo largo del camino, encontrará listas de verificación de selección, una práctica tabla comparativa y una sección de resolución de problemas para que pueda adaptar su aplicación a la construcción adecuada.

Tabla de contenido

• Describir
• ¿Qué son los cables trenzados de cobre y dónde se utilizan?
• ¿Qué puntos débiles resuelven los cables trenzados de cobre?
• ¿Cómo se especifica la trenza adecuada?
• Opciones de trenzas comparadas en una tabla práctica
• ¿Cómo se instalan y mantienen las conexiones trenzadas?
• Solución de problemas: ¿Por qué una trenza se sobrecalienta o falla?
• ¿Qué controles de calidad son realmente importantes para los compradores?
• Preguntas frecuentes
• Pensamientos finales

Describir

• Definir cables trenzados de cobre y los casos de uso típicos de “puente/correa de tierra”
• Conecte los puntos débiles del comprador con requisitos técnicos mensurables
• Explique los elementos clave de las especificaciones: sección transversal, número de hilos, enchapado, aislamiento, terminaciones.
• Proporcionar una tabla de decisiones y una lista de verificación del comprador.
• Cubrir prácticas de instalación que eviten puntos críticos y fallas tempranas.
• Comparta un mapa de solución de problemas de sobrecalentamiento, corrosión, deshilachado y agrietamiento
• Mostrar qué solicitar a un proveedor para lograr una calidad y trazabilidad constantes

¿Qué son los cables trenzados de cobre y dónde se utilizan?

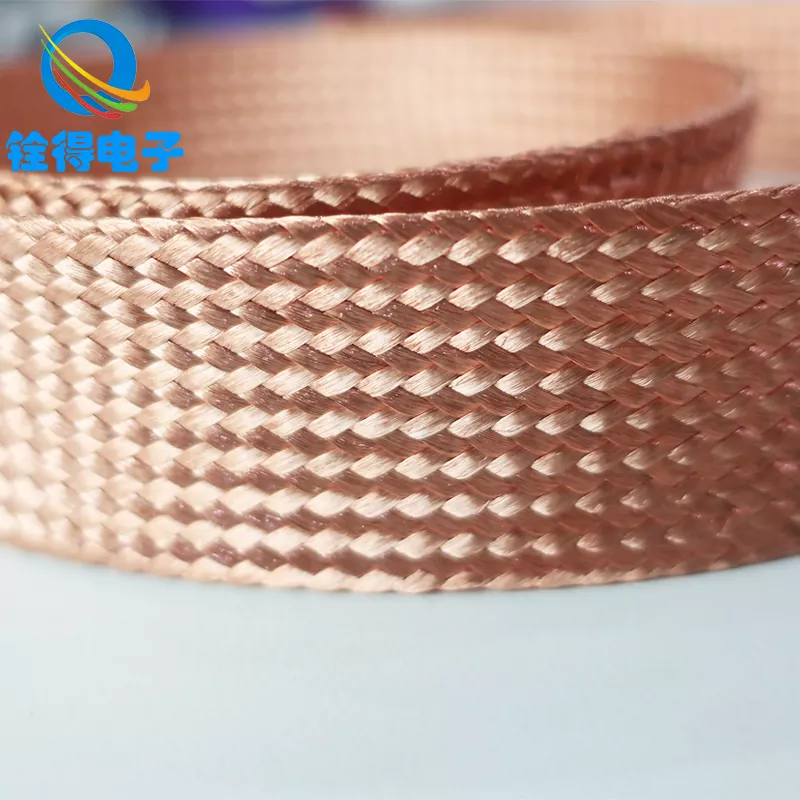

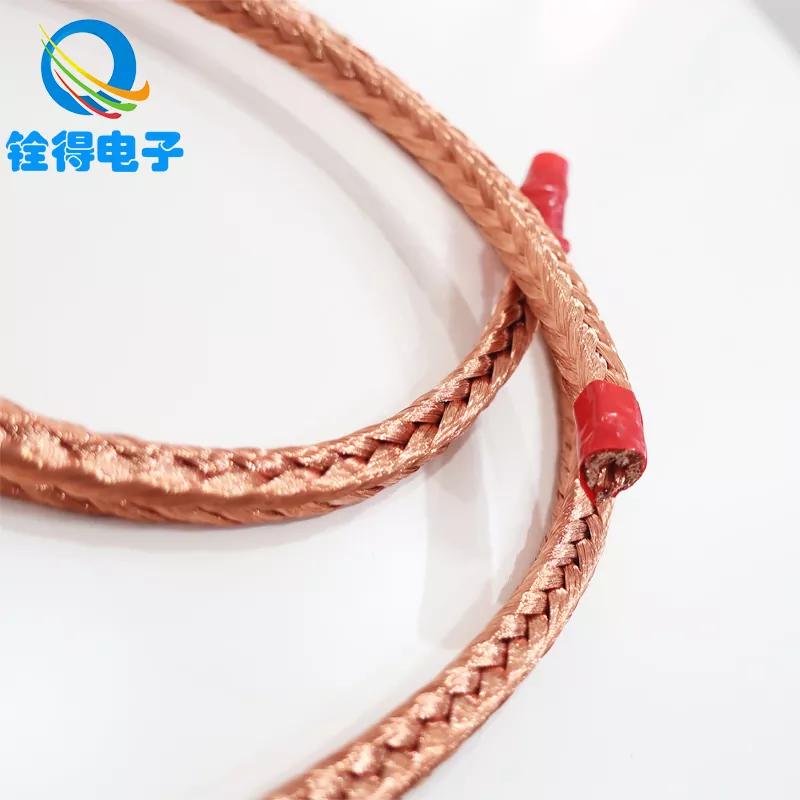

Los cables trenzados de cobre son conductores flexibles que se obtienen tejiendo muchos hilos finos de cobre en una trenza plana o tubular. En lugar de forzar la corriente a través de un núcleo rígido, la trenza distribuye la corriente a través de múltiples hebras y a través de una superficie más grande. Esa estructura es la razón por la que los cables trenzados son tan populares en lugares donde el movimiento, la vibración y la flexión repetida fatigarían un conductor sólido.

Las aplicaciones comunes incluyen:

• Correas de conexión a tierra y uniónpara gabinetes, paneles, barras colectoras y gabinetes
• Puentes flexiblesen aparamenta, transformadores y sistemas UPS
• Conexiones de batería e inversor.donde la vibración y los ciclos térmicos son frecuentes
• Equipos de soldaduray conexiones temporales de alta corriente
• Maquinaria ferroviaria, de automoción e industrial.Necesitando una conexión a tierra resistente a las vibraciones.
• control de interferencias electromagnéticasen rutas de blindaje/conexión a tierra donde la baja impedancia importa

En muchas construcciones del mundo real, la trenza en sí no es el único componente: las opciones de terminación (terminales, casquillos, extremos soldados), el enchapado y el aislamiento son los que determinan si la conexión se mantiene estable después de meses o años de servicio.

¿Qué puntos débiles resuelven los cables trenzados de cobre?

La mayoría de los compradores vienen en busca de cables trenzados de cobre después de que ya se han quemado, a veces literalmente. Estos son los puntos débiles que la trenza está diseñada para solucionar y a qué prestar atención para no recrear la misma falla con un número de pieza diferente.

• Conductores agrietados por vibración.
  Los alambres sólidos y muchas construcciones de cables pueden endurecerse y agrietarse cerca de las terminaciones cuando el equipo vibra. Los conductores trenzados distribuyen la tensión entre muchos hilos, lo que reduce los puntos de fatiga concentrados.
• Puntos calientes en las articulaciones
  El sobrecalentamiento rara vez se debe a que la trenza "no es lo suficientemente cobre". Por lo general, proviene de una alta resistencia de contacto: engarzado deficiente, compresión desigual, oxidación o tamaño de terminal no coincidente. Una trenza bien hecha más una terminación diseñada adecuadamente reduce la resistencia y mantiene el aumento de temperatura bajo control.
• Conexión a tierra poco confiable y fallas molestas
  Las rutas de tierra necesitan una impedancia baja y constante. A menudo se eligen correas trenzadas porque su flexibilidad preserva la integridad del contacto cuando se mueven puertas, bisagras, motores o conjuntos móviles.
• Corrosión en ambientes húmedos o costeros.
  El cobre desnudo puede oxidarse; En entornos hostiles, muchos compradores prefierenalambres trenzados de cobre estañadopara una mejor resistencia a la corrosión y una conductividad más estable a largo plazo en la superficie.
• Dolores de cabeza de montaje
  Las trenzas son fáciles de colocar en espacios reducidos y en las esquinas. Pero si el número de hilos o la densidad del tejido son incorrectos, los instaladores pueden ver deshilachados, cortes desordenados o compresión desigual debajo de las orejetas.

Si desea tener en cuenta una “verdad del comprador”: la flexibilidad de la trenza es la ventaja, pero la terminación es el resultado. Especifique ambos.

¿Cómo se especifica la trenza adecuada?

Cuando la gente dice "Necesito cables trenzados de cobre", a menudo se refieren a cosas muy diferentes: una correa de unión liviana, un puente de alta corriente o un drenaje de blindaje. Para evitar cotizaciones erróneas y envíos no coincidentes, especifique la trenza utilizando los detalles de la aplicación primero.

1) Requisito eléctrico: corriente, ciclo de trabajo y aumento de temperatura permitido.

• Defina corriente continua versus intermitente (y corriente máxima si es relevante).
• Considere la temperatura ambiente, la ventilación del recinto y las fuentes de calor cercanas.
• Confirme si la correa es para conexión a tierra/unión (a menudo, voltaje más corto y más bajo) o para corriente de carga (a menudo preocupaciones de mayor densidad de corriente).

2) Área de sección transversal y construcción trenzada.

• Sección transversal equivalente(a menudo referenciado en mm²) es una forma práctica de dimensionar una trenza.
• Diámetro de hebra y número de hebrasafectan la flexibilidad y la durabilidad. Las hebras más finas generalmente aumentan la flexibilidad.
• Ancho y grosor de la trenza.afectan el ajuste debajo de los terminales y las restricciones de enrutamiento.

3) Revestimiento y acabado superficial.

• cobre desnudo: gran conductividad, mejor para ambientes controlados.
• Cobre estañado: mejor resistencia a la corrosión, soldadura más fácil, comúnmente elegido para entornos industriales y marinos.

4) Aislamiento y protección

• Algunas trenzas se suministran desnudas; otros utilizan fundas de PVC, silicona, PET o termorretráctiles para proteger contra la abrasión.
• Si la trenza pasa cerca de bordes afilados o piezas móviles, especifique una funda protectora o un diseño encamisado.

5) Terminaciones: el detalle que decide la confiabilidad

• Terminales prensadas(anillo/pala): común, rápido y confiable cuando se dimensiona y comprime adecuadamente.
• Extremos prensados ​​o soldados.: reduce la separación de los hilos y puede mejorar la consistencia en ensamblajes de gran volumen.
• Tamaño del orificio, ancho de la lengüeta y calidad del perno: un pequeño desajuste aquí provoca que las juntas se aflojen y se calienten.
• Tolerancia de longitud: importa más de lo que la gente espera en recintos reducidos.

Un movimiento práctico de abastecimiento: comparta un dibujo simple con la longitud, el ancho/grosor de la trenza, el tipo de terminación, el diámetro del orificio y el revestimiento. Incluso un boceto básico puede evitar una semana de idas y venidas.

Opciones de trenzas comparadas en una tabla práctica

¿Cómo se instalan y mantienen las conexiones trenzadas?

Incluso los cables trenzados de cobre de primera calidad pueden fallar si se instalan en el último momento. La mayoría de los problemas de campo se remontan a la calidad de las articulaciones. Aquí presentamos un enfoque limpio y repetible que mantiene baja la resistencia y evita el "calentamiento misterioso".

• Preparar superficies de contacto.
  Elimine la pintura, la oxidación y los residuos en el punto de unión. Utilice pasta antioxidante adecuada si su estándar lo requiere.
• Utilice el par de torsión correcto para el hardware
  Un par insuficiente provoca microarcos y calor; un torque excesivo puede deformar las orejetas y reducir el área de contacto efectiva. Siga las especificaciones de hardware y utilice arandelas cuando corresponda.
• Controle el radio de curvatura y el alivio de tensión
  No fuerces un doblez apretado justo en la orejeta. Dale a la trenza una curva suave para que la flexión se produzca a lo largo, no en el borde de terminación.
• Proteger contra la abrasión
  Si la trenza roza los bordes metálicos, agregue una funda o un ojal. Los hilos deshilachados no sólo son desordenados, sino que también pueden convertirse en puntos de inicio del fracaso.
• Inspección periódica en entornos hostiles.
  Busque decoloración (calor), residuos verdes/blancos (corrosión), pernos flojos y daños en los hilos en los bordes cortados.

Los equipos de alta vibración se benefician de una regla simple: inspeccionar el primer lote instalado después de un breve período de rodaje. Si las articulaciones se mantienen frías y estables, el raspado se vuelve mucho más seguro.

Solución de problemas: ¿Por qué una trenza se sobrecalienta o falla?

Si una trenza de cobre se sobrecalienta, trátela como un problema del sistema, porque normalmente lo es. Utilice este mapa rápido para encontrar la causa raíz en lugar de intercambiar piezas a ciegas.

• Síntoma: la trenza está caliente cerca del terminal
  Causas probables: engarce deficiente, tamaño de orejeta incorrecto, compresión insuficiente, oxidación en la unión, perno flojo, placas que no coinciden, superficie de contacto contaminada.
• Síntoma: punto caliente en medio de la trenza.
  Causas probables: trenza de tamaño insuficiente para la corriente, ciclo de trabajo inesperado, enrutamiento cerca de una fuente de calor, daño interno del hilo por dobleces repetidos.
• Síntoma: hebras deshilachadas y rotas.
  Causas probables: abrasión de bordes afilados, movimiento excesivo sin alivio de tensión, método de corte inadecuado, falta de funda en la zona de fricción.
• Síntoma: corrosión o decoloración.
  Causas probables: exposición química, humedad, interacción galvánica con metales diferentes, ausencia de estañado donde sea necesario.
• Síntoma: conexión a tierra intermitente o ruido
  Causas probables: montaje flojo, superficies pintadas debajo de la junta, presión de apriete insuficiente, punto de unión sucio.

Si puede medirlo, hágalo: las pruebas de aumento de temperatura bajo carga y las comprobaciones de miliohmios en las uniones a menudo revelan problemas más rápido que la inspección visual por sí sola.

¿Qué controles de calidad son realmente importantes para los compradores?

Cuando se obtienen cables trenzados de cobre a gran escala, “luce bien” no es un plan de calidad. Quiere coherencia, trazabilidad y pruebas de que la trenza y la terminación se comportarán de la misma manera en todos los lotes.

Esto es lo que suelen solicitar los compradores inteligentes:

• Verificación de materiales: grado de cobre y tipo de revestimiento (desnudo/estañado) indicados claramente
• Consistencia dimensional: ancho, espesor, tolerancias de longitud y geometría de terminación
• Control del proceso de terminación: estándares de herramientas de engarce o documentación de métodos de soldadura/prensado
• Comprobaciones de rendimiento eléctrico.: objetivos de resistencia, planes de pruebas basados ​​en muestras
• Integridad mecánica: pruebas de tracción en terminales/accesorios finales cuando corresponda
• Disciplina de embalaje: prevención de aplastamiento, contaminación y deformación de las hebras durante el transporte

Para los compradores que desean un socio de suministro estable y a largo plazo, también vale la pena trabajar con un fabricante que pueda personalizar la geometría de la trenza y las terminaciones para que coincidan con las limitaciones de su línea de ensamblaje. Aquí es dondeDongguan Quande Electronics Co., Ltd. a menudo se posiciona: proporcionar opciones de cables trenzados de cobre que se pueden adaptar para correas de conexión a tierra, puentes flexibles y diseños de conexión para aplicaciones específicas, para que no se vea obligado a "adaptarlos" después de que llegue el envío.

Preguntas frecuentes

¿Cuál es la diferencia entre los cables trenzados de cobre y el cable flexible estándar?

El cable flexible agrupa los hilos dentro del aislamiento y es excelente para muchas aplicaciones de energía, pero aún puede concentrar la tensión cerca de las terminaciones y puede ser más voluminoso en rutas de enrutamiento estrechas. Los cables trenzados de cobre son tejidos, más planos y generalmente se usan cuando se desea alta flexibilidad, enrutamiento de perfil bajo y rendimiento estable de unión/puente en ensambles propensos a vibraciones.

¿Debo elegir cables trenzados de cobre desnudo o estañado?

Si el ambiente es seco y controlado, el cobre desnudo puede funcionar perfectamente. Si espera humedad, condensación o una larga vida útil con un mantenimiento mínimo, comúnmente se prefiere el cobre estañado porque retarda la corrosión y ayuda a mantener las superficies de las juntas más estables con el tiempo.

¿Cómo mido una trenza para la corriente?

Comience con la corriente continua requerida, la corriente máxima (si corresponde), el ciclo de trabajo y el aumento de temperatura aceptable. Luego haga coincidir con un área de sección transversal equivalente adecuada y confirme que su método de terminación no introducirá alta resistencia. Si no está seguro, cree prototipos y mida el aumento de temperatura en condiciones de carga reales.

¿Por qué mi trenza se calienta incluso cuando parece lo suficientemente gruesa?

En muchos casos, la trenza no es el problema, sino la unión. Un engarzado deficiente, la oxidación debajo de una orejeta, pernos flojos o superficies de montaje pintadas pueden agregar resistencia de contacto que se convierte en calor. Una correcta preparación de la superficie y procesos de terminación controlados suelen solucionarlo.

¿Pueden los cables trenzados de cobre ayudar con la EMI o el ruido eléctrico?

Pueden hacerlo, especialmente como parte de una estrategia de conexión a tierra y vínculos bien diseñada. La geometría de una trenza puede ofrecer rutas de baja impedancia que ayudan a estabilizar la conexión a tierra, pero el control de EMI es a nivel del sistema: el enrutamiento, la unión del gabinete y la integridad de la conexión son importantes.

¿Qué información debo enviar a un proveedor para obtener una cotización precisa?

Proporcione la longitud requerida, ancho/grosor de la trenza (o sección transversal equivalente), desnudo o estañado, necesidades de aislamiento/funda, tipo de terminación (con orejetas/soldada/prensada), diámetro del orificio, cantidad y notas de aplicación (vibración, temperatura, entorno). Un simple dibujo suele ser la forma más rápida de evitar malentendidos.

Pensamientos finales

Los cables trenzados de cobre son una mejora práctica cuando su prioridad es la confiabilidad en movimiento: menos conductores agrietados, conexión a tierra más estable y conexiones que no se aflojan “misteriosamente” con el tiempo. El truco consiste en dejar de tratar la trenza como una mercancía y empezar a tratarla como un componente de ingeniería: dimensionarla para el trabajo, especificar el revestimiento para el entorno y controlar los detalles de las terminaciones que determinan la resistencia y el calor.

Si desea optimizar las especificaciones, la personalización y la calidad repetible de los cables trenzados de cobre, especialmente para las correas de conexión a tierra y los conjuntos de puentes flexibles, trabaje con un fabricante que pueda adaptar la construcción trenzada a sus limitaciones reales de instalación.Dongguan Quande Electronics Co., Ltd.puede admitir la selección de trenzado basada en aplicaciones y terminaciones personalizadas para ayudarle a reducir fallas, simplificar el ensamblaje y mantener los sistemas funcionando más fríos y estables.contáctanospara discutir sus requisitos.
