¿Es el cable de tierra ESD la clave para un control estático confiable en la electrónica moderna?

En una era en la que las descargas electrostáticas (ESD) pueden destruir silenciosamente componentes electrónicos sensibles y líneas de producción, laCable de tierra ESDSe erige como un dispositivo fundamental para garantizar rutas de descarga seguras.

¿Qué es un cable de tierra ESD y especificaciones clave?

Definición y propósito

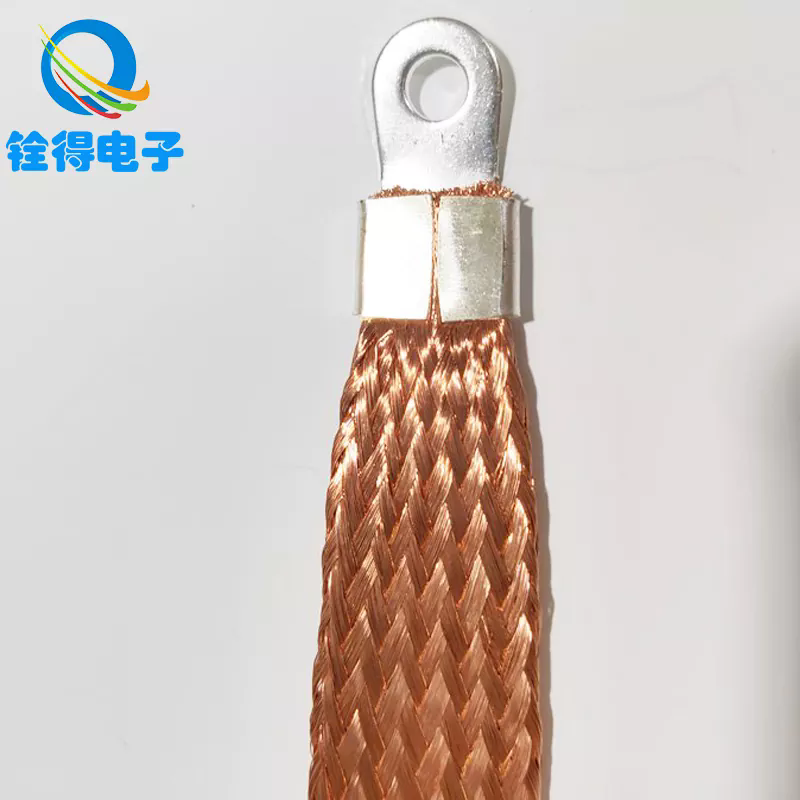

UnCable de tierra ESD(también conocido como cable de conexión a tierra ESD o cable de descarga estática) es un cable conductor que conecta un banco de trabajo, una muñequera, un marco de ionizador o una estera ESD a un punto de conexión a tierra definido. Su función es proporcionar un camino de baja resistencia para disipar las cargas estáticas de manera segura en el suelo, evitando eventos de descarga electrostática incontrolados que podrían dañar los componentes o causar mal funcionamiento.

Parámetros principales del cable de tierra ESD

A continuación se muestra una tabla de especificaciones estándar que ilustra los parámetros típicos utilizados en la selección o evaluación de dichos cables:

Estos parámetros pueden variar según el entorno de la aplicación, las normas reglamentarias y los requisitos del cliente.

Tema central de este artículo

El objetivo central aquí es explicarPor qué un cable de tierra ESD es fundamental para el control estático, cómo elegirlo, instalarlo y mantenerlo, y¿Qué tendencias futuras están dando forma a su evolución?. Además, el artículo responderá dos preguntas comunes y lo guiará hacia las soluciones de la marca Quande.

Por qué es importante el cable de tierra ESD: ventajas y función

Por qué el control estático es crucial

• Protección de dispositivos electrónicos sensibles: Los circuitos integrados, los dispositivos de montaje en superficie y los sensores modernos pueden destruirse mediante descargas electrostáticas diminutas (a menudo por debajo de 100 V).

• Rendimiento y calidad: Los eventos estáticos pueden causar daños latentes, reducir la confiabilidad del producto y provocar fallas en el campo.

• Seguridad y cumplimiento: Muchas normas de fabricación electrónica (como ANSI/ESD S20.20, IEC 61340) requieren rutas de conexión a tierra y límites de resistencia definidos.

Por lo tanto, el cable de tierra ESD es un componente vital en un programa de control de ESD.

Ventajas de un cable de tierra ESD de alta calidad

1. Descarga controlada: La resistencia incorporada (comúnmente 1 MΩ) garantiza que la electricidad estática se disipe a un ritmo seguro y controlado, lo que reduce el riesgo de formación de arcos eléctricos o chispas.

2. Flexibilidad y robustez mecánica: Con oropel o cobre trenzado en su interior, el cable resiste la flexión y el desgaste diario de forma más fiable que un conductor sólido.

3. Consistencia en el tiempo: El aislamiento de alta calidad resiste la abrasión, la humedad y la exposición química, preservando el rendimiento en un entorno de fábrica.

4. Interoperabilidad: Los conectores estándar (conector tipo banana, pinza de cocodrilo, conectores de bloqueo) hacen que el cable sea compatible con diversas infraestructuras de conexión a tierra.

5. Rentabilidad: En comparación con los sistemas de descarga activa o ionizadores, un cable pasivo es económico pero fundamental para el control estático.

Papel clave en un programa de control de ESD

• Conexión entre operador y punto común: Para muñequeras o taloneras, el cable garantiza que el operador permanezca en el potencial de tierra.

• Enlace desde tapetes o equipos a tierra: Las alfombras ESD o las superficies de trabajo dependen de dichos cables para transportar la carga a la tierra de la instalación.

• Copia de seguridad y redundancia: En sistemas ESD complejos, múltiples rutas de conexión a tierra reducen las fallas en un solo punto.

Desde una perspectiva de calidad y cumplimiento, la negligencia al especificar o validar el cable de tierra ESD puede socavar todo un programa de control estático.

Cómo elegir, instalar y mantener un cable de tierra ESD

Elegir el cable adecuado (cómo)

Al seleccionar un cable de tierra ESD, considere los siguientes pasos:

• Verificar el requisito de resistencia: Asegúrese de que el cable cumpla o esté dentro de la tolerancia de 1 MΩ (o según el estándar correspondiente).

• Seleccione el tipo de conector: Elija conectores compatibles con su equipo (conector tipo banana, conector de bloqueo, pinza de cocodrilo).

• La longitud importa: Elija una longitud que permita un fácil acceso sin holgura excesiva (1,2 m es común).

• Verificar diseño mecánico: El conductor trenzado o oropel ayuda a resistir la fatiga por flexión.

• Durabilidad del aislamiento: Utilice materiales con buena resistencia a la abrasión, a los productos químicos y a la temperatura para entornos industriales.

• Certificaciones e informes de prueba.: Solicitar informes de pruebas (resistencia, rotura de aislamiento, fuerza de tracción) al fabricante.

Pautas de instalación (cómo)

La instalación adecuada es clave para la eficacia:

1. Conecte primero el cable a la muñequera o al tapete., luego al punto de conexión a tierra común.

2. Asegurar el punto comúna una tierra conocida o a una barra colectora de puesta a tierra.

3. Evite curvas pronunciadas o torceduras— los cables deben tener bucles suaves para reducir la tensión.

4. Ruta alejada de líneas de alto voltaje o ruidosaspara evitar interferencias eléctricas.

5. Realizar pruebas periódicas, generalmente mensual o trimestral, para confirmar la continuidad y la resistencia.

6. Reemplazar cables dañados o desgastadosinmediatamente: incluso pequeñas roturas o grietas en el aislamiento pueden hacer que el cable quede ineficaz.

Mantenimiento y Validación (Cómo)

• Utilice unProbador de resistencia de banco ESDpara medir la resistencia entre el operador o tapete y el punto común.

• La resistencia medida debe permanecer dentro de la tolerancia (por ejemplo, 0,9–1,2 MΩ).

• Inspeccione la chaqueta en busca de cortes, abrasiones o decoloración.

• Flexione el cable suavemente para observar signos de rotura interna del cable (continuidad intermitente).

• Documente cada prueba: la trazabilidad es importante en los regímenes de calidad y auditoría.

Aplicaciones comunes

• Líneas de montaje de electrónica: Para cada estación del operador (muñequera) o tapete para estación de trabajo.

• Bancos de reparación y retrabajo: Protección durante soldadura, inspección y manipulación.

• Salas blancas y fábricas de semiconductores: Donde el control estático es fundamental para el rendimiento.

• Laboratorios y laboratorios de I+D.: Para entornos de creación de prototipos y pruebas.

• Áreas de embalaje y envío seguras contra ESD: Para poner a tierra bandejas conductoras y sistemas de transporte.

Tendencias futuras, desafíos e integración

Estándares y cumplimiento en evolución

Estándares comoCEI 61340yANSI/ESD S20.20exigen cada vez más una validación, trazabilidad y cumplimiento de auditorías más estrictos. Los fabricantes y usuarios enfrentarán auditorías más frecuentes y deberán mostrar evidencia documentada de prácticas adecuadas de conexión a tierra. El cable de tierra ESD debe cumplir con las tolerancias de resistencia en evolución y los requisitos de seguridad del material.

Monitoreo inteligente y digital

La próxima generación de cables podrá incorporarsensores integrados o chips inteligentespara monitorear la integridad del cable, la deriva de resistencia y los ciclos de uso. Estos “cables inteligentes” alertarían a los sistemas de mantenimiento si la resistencia se sale del rango o si el daño mecánico es inminente.

Mejoras en materiales y durabilidad

Avances ennanomateriales, polímeros de alto rendimientoy conductores más resistentes (por ejemplo, oropel plateado, compuestos de nanotubos de carbono) aumentarán la vida útil, mejorarán la flexibilidad y reducirán las tasas de falla en entornos hostiles.

Integración con sistemas IoT y MES

En fábricas totalmente digitalizadas, cada cable de tierra puede llevar una identificación o señal que lo vincula alSistema de ejecución de fabricación (MES). Esto brinda visibilidad de los intervalos de mantenimiento, el cumplimiento del operador y el estado del control estático en tiempo real.

Desafíos a superar

• Equilibriocosto versus funciones avanzadas: Las soluciones de cable inteligente pueden aumentar los costos, afectando la adopción en sectores de menor margen.

• Estrés ambiental y desgaste.: La alta humedad, la exposición química y la abrasión siguen siendo amenazas constantes.

• Cumplimiento del usuario: Incluso con cables de primer nivel, una conexión inadecuada o la supervisión del usuario socavan el rendimiento.

Preguntas frecuentes (FAQ)

P1: ¿Qué resistencia debe tener normalmente un cable de tierra ESD?
R1: El objetivo típico es1 MΩ ±10%(es decir, de 0,9 MΩ a 1,1 MΩ). Esta resistencia limita de forma segura la corriente de descarga y permite que la estática fluya a tierra. En algunas configuraciones, es aceptable una banda de tolerancia de 0,75 a 1,25 MΩ, según el estándar o los requisitos del cliente.

P2: ¿Con qué frecuencia se debe probar o reemplazar un cable de tierra ESD?
A2: Las pruebas deben realizarse al menosmensual o trimestral, dependiendo de su régimen de calidad y frecuencia de auditoría. Si las mediciones se salen de la tolerancia o la cubierta muestra daños (cortes, abrasiones, decoloración), el cable debe serreemplazado inmediatamente. La fatiga mecánica o la continuidad intermitente durante la flexión es un signo de falla.

Resumen e introducción de la marca

ElCable de tierra ESDes un elemento fundamental, aunque a menudo subestimado, en cualquier programa eficaz de control estático. Comprensiónquées,por quées importante para el rendimiento, la confiabilidad y la seguridad del producto, ycómoseleccionarlo, instalarlo, probarlo y mantenerlo constituye la columna vertebral de una estrategia sólida de EDS. De cara al futuro, la integración de cables inteligentes, la conectividad IoT, los materiales avanzados y estándares más estrictos darán forma a la evolución de esta tecnología.

cuandoofrece un espectro completo de soluciones de puesta a tierra ESD, incluidos cables de tierra ESD duraderos y certificados, diseñados para una larga vida útil, un rendimiento constante y una integración perfecta en sistemas de fabricación avanzados. Para especificaciones personalizadas, soporte técnico o consultas sobre adquisiciones,contáctanos.
