¿Cuál es la función de la trenza de cobre en cable coaxial?

El cable coaxial, a menudo denominado Coax, es un tipo de cable eléctrico utilizado principalmente para transmitir señales de radiofrecuencia. Tiene un diseño único que lo hace particularmente efectivo para este propósito, y uno de los componentes clave del cable coaxial es elEscudo de trenza de cobre.

En esencia, el cable coaxial consiste en un solo conductor que lleva las señales electrónicas que constituyen la información que se transmite. Este núcleo generalmente está hecho de cobre o una aleación de cobre, ya que el cobre es un excelente conductor de electricidad. Alrededor del núcleo hay una capa de material dieléctrico, que actúa como un aislante y separa el núcleo de las capas externas del cable.

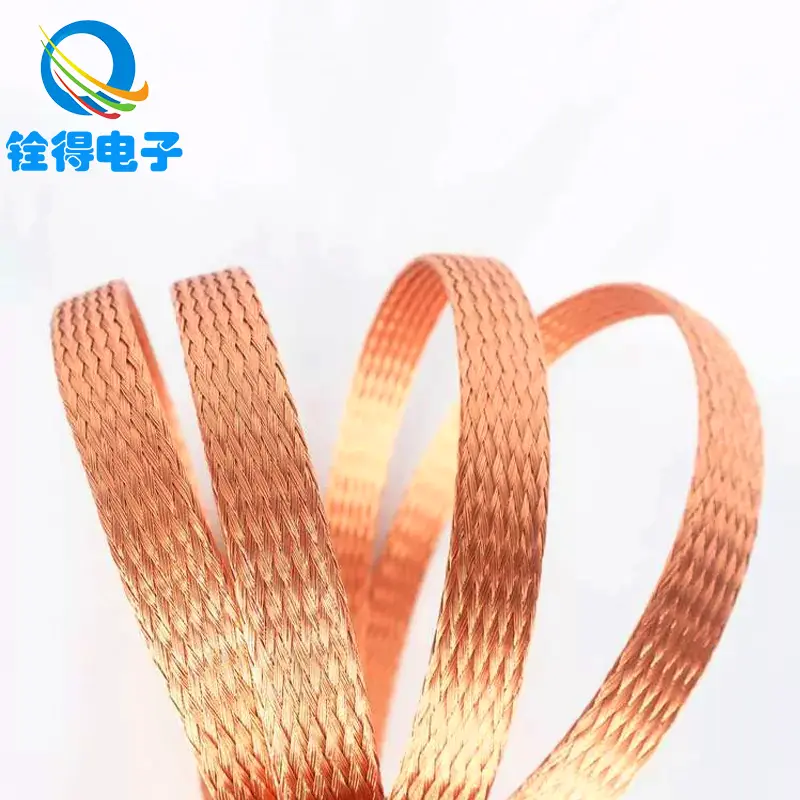

La siguiente capa en cable coaxial es elescudo trenzado de cobre. Este escudo está formado por una gran cantidad de alambres de cobre delgados retorcidos o trenzados para formar una capa continua alrededor del dieléctrico y el núcleo. La función principal del escudo de trenza de cobre es proporcionar una conexión a tierra y proteger el núcleo del ruido eléctrico.

El ruido eléctrico puede provenir de una variedad de fuentes, como otros dispositivos eléctricos, interferencia electromagnética (EMI) e interferencia de radiofrecuencia (RFI). Este ruido puede interferir con las señales que se transmiten a través del cable coaxial, causando distorsión, pérdida de calidad de señal e incluso pérdida de señal completa. El escudo de trenza de cobre actúa como una barrera entre el núcleo y estas fuentes de ruido, protegiendo efectivamente el núcleo de la interferencia.

Además de proporcionar protección contra el ruido, el escudo de trenza de cobre también ayuda a mantener la impedancia del cable coaxial. La impedancia es una medida de la oposición al flujo de corriente en un circuito eléctrico, y es importante que el cable coaxial tenga una impedancia consistente para garantizar que las señales se transmitan de manera eficiente y precisa. El escudo de trenza de cobre, en combinación con la capa dieléctrica, ayuda a mantener el nivel de impedancia deseado del cable.

Vale la pena señalar que el escudo de trenza de cobre debe estar separado del núcleo por la capa dieléctrica para evitar una conexión eléctrica directa entre los dos. Si el núcleo y el escudo se tocara, crearía un cortocircuito y el cable no podría transmitir señales de manera efectiva.

En resumen, elEscudo de trenza de cobreEn el cable coaxial juega un papel crucial en la protección del núcleo del ruido eléctrico y el mantenimiento de la impedancia del cable. Al proporcionar una conexión a tierra y actuar como una barrera contra la interferencia, el escudo de trenza de cobre asegura que las señales se transmitan de manera eficiente y precisa a través del cable coaxial. Esto hace que el cable coaxial sea una excelente opción para transmitir señales de radiofrecuencia, como las utilizadas en la televisión, Internet y las comunicaciones telefónicas.
